छतावर सौर पॅनेल कसे माउंट करावे?

2025-10-27 0 मला एक संदेश द्या

सौर उर्जा केंद्र स्थापित केल्याने बरेच फायदे मिळू शकतात, जसे की वीज बिलात बचत करणे किंवा ते पूर्णपणे माफ करणे.

सौर ऊर्जेच्या अनेक सोयींचा आनंद घेण्यासाठी, छतावर स्थापित करणे हा सर्वात किफायतशीर पर्याय आहे.

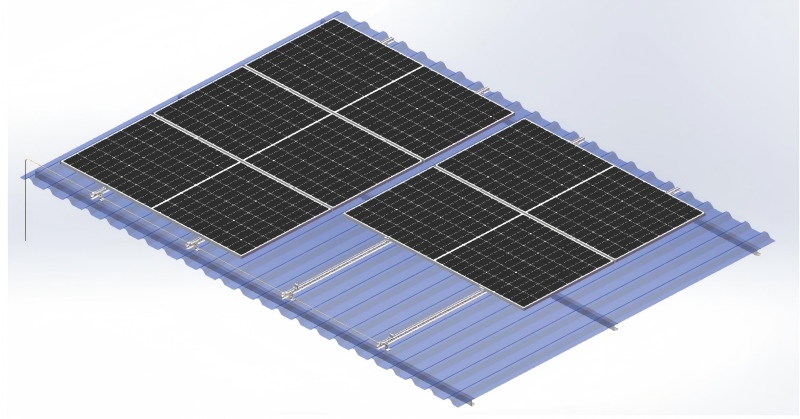

छतावर सौर पॅनेल बसविण्याचे मार्गदर्शक

आवश्यक घटक आणि सामग्रीपासून सर्वोत्तम स्थापना स्थाने आणि चरण-दर-चरण ऑपरेशन सूचना, तुम्हाला माहित असणे आवश्यक असलेली सर्व माहिती येथे आढळू शकते. सह निश्चित स्थापना घटक घ्याएल-पायआणि उदाहरण म्हणून मार्गदर्शक रेल. निश्चित सौर पॅनेल स्थापित करण्यासाठी आवश्यक असलेले घटक मुख्यत्वे निर्मात्यावर अवलंबून असतात, परंतु कोणत्याही सौर पॅनेलच्या स्थापनेच्या पद्धतीसाठी ते कमी-अधिक प्रमाणात समान असतात. संपूर्ण सेटमध्ये घटक, इन्व्हर्टर केबल्स, MC4 कनेक्टर, एल पिन + मार्गदर्शक रेल, ॲल्युमिनियम मिश्र धातु कंस इ. आणि सर्वात महत्त्वाचे म्हणजे बांधकाम साधने समाविष्ट आहेत. या प्रकारच्या इन्स्टॉलेशन सिस्टममध्ये, संपूर्ण रचना छतावर घट्टपणे स्थापित केली गेली आहे याची खात्री करण्यासाठी तुम्हाला कनेक्टिंग भागांमध्ये छिद्रे ड्रिल करणे आणि इन्स्टॉलेशन गाइड रेलवर त्यांचे निराकरण करणे आवश्यक आहे. सपोर्ट ब्रॅकेट इन्स्टॉलेशन किटचा संच या इंस्टॉलेशनची आवश्यकता पूर्ण करू शकतो. इतर इंस्टॉलेशन पद्धतींमध्ये बोल्ट इंस्टॉलेशन आणि प्रेशर ब्लॉक इंस्टॉलेशन समाविष्ट आहे. या व्यतिरिक्त, तुम्हाला खालील साधने देखील तयार करावी लागतील: • पाना • सेट चौरस • जलरोधक ताडपत्री इ.

या केसमध्ये एल-आकाराचे पाय आणि मार्गदर्शक रेलसह ॲल्युमिनियम सामग्री वापरली जाते. या सामग्रीमध्ये उच्च सामर्थ्य, हलके वजन आणि गंज प्रतिरोधक वैशिष्ट्ये आहेत. ॲल्युमिनियम सामग्रीवर प्रक्रिया करणे सोपे आहे कॉर्नर मटेरियलमध्ये, जे सामान्य साधनांसाठी आणि इतके व्यावसायिक नसलेल्या लोकांसाठी योग्य आहेत. याव्यतिरिक्त, ॲल्युमिनियम बहुतेक सोलर पॅनेलच्या फ्रेमशी सुसंगत आहे, त्यामुळे व्यावसायिकांना कॉल न करता कुटुंबे ते स्वतः स्थापित करू शकतात.

खालील तपशीलवार स्थापना चरण आहेत:

तुमची छतावरील सौर यंत्रणा बसवण्यापूर्वी कृपया हे संपूर्ण मॅन्युअल काळजीपूर्वक वाचा.

*एल-फीट रूफ माउंटिंग सोल्यूशनच्या स्थापनेच्या सूचनांचे काटेकोरपणे पालन केल्यास उत्पादनाच्या संरचनात्मक आवश्यकता पूर्ण होतील आणि संबंधित मानकांचे पालन होईल. स्थापनेदरम्यान, कृपया संबंधित सुरक्षा नियमांचे पालन करण्याचे सुनिश्चित करा आणि संबंधित प्रादेशिक नियमांकडे लक्ष द्या.

इंस्टॉलर्सनी खालील नियमांचे पालन केले पाहिजे.

1. सर्व लागू स्थानिक किंवा राष्ट्रीय बिल्डिंग कोडचे पालन करा, ज्यात या मॅन्युअलची जागा घेऊ शकतील अशा कोणत्याही समावेशासह;

2. कंस सारखी उत्पादने विशिष्ट स्थापना आणि स्थापना वातावरणासाठी योग्य आहेत याची खात्री करा;

3. कृपया आमच्या कंपनीने प्रदान केलेल्या ॲक्सेसरीज आणि तुम्ही आणलेल्या इंस्टॉलेशन टूल्सचा वापर करा. (आमची कंपनी पर्यायी उपकरणे वापरून बांधकामासाठी कोणतेही दायित्व गृहीत धरणार नाही);

4. रीसायकल कसे करावे: कृपया स्थानिक नियमांचे पालन करा;

5. ऑपरेशन स्टाफिंग: दोन पेक्षा कमी व्यावसायिक सोलर पॅनल इंस्टॉलर्सची खात्री करा;

6. व्यावसायिक इलेक्ट्रिशियनद्वारे इलेक्ट्रिकल संबंधित उपकरणांची स्थापना पूर्ण केली असल्याचे सुनिश्चित करा;

7. सौर पॅनेल ॲरेच्या इलेक्ट्रिकल घटकांची सुरक्षित स्थापना सुनिश्चित करा.

मुख्य वैशिष्ट्ये

a मुख्यतः लाकडाच्या तुळया किंवा स्टील बीमने सपोर्ट केलेल्या शिडीच्या आकाराच्या रंगीत स्टील टाइल छतासाठी वापरला जातो

b हलके डिझाइन, टिकाऊ आणि सुंदर, एकत्र करणे सोपे आणि स्थापित करणे जलद

c बाजारात सर्व प्रकारच्या फ्रेम आणि फ्रेमलेस सोलर पॅनेलच्या स्थापनेसाठी योग्य

d घटक फॅक्टरीमध्ये पूर्व-एकत्रित केले जातात आणि साइटच्या स्थापनेचा वेळ वाचवण्यासाठी वाजवीपणे पॅक केले जातात

1. वर्णन

ही प्रणाली ॲल्युमिनियम धातूंचे सामान वापरते,ॲल्युमिनियम रेलआणि स्टेनलेस स्टीलचे बोल्ट, आणि लाकडाच्या बीम किंवा स्टील बीमद्वारे समर्थित असलेल्या शिडीच्या आकाराच्या रंगीत स्टील टाइल छतासाठी योग्य आहे.

सिस्टम स्थापित करण्यापूर्वी, कृपया खालील स्थापना सूचना काळजीपूर्वक वाचा. आणि कृपया स्थापनेदरम्यान स्थानिक कायद्यांचे पालन करा.

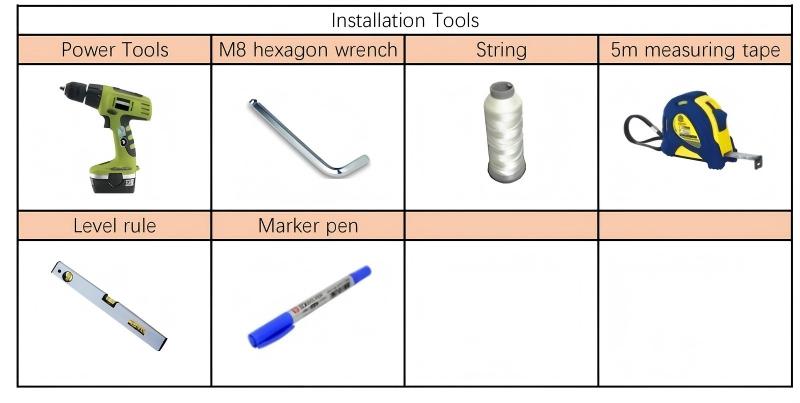

2. स्थापना साधने

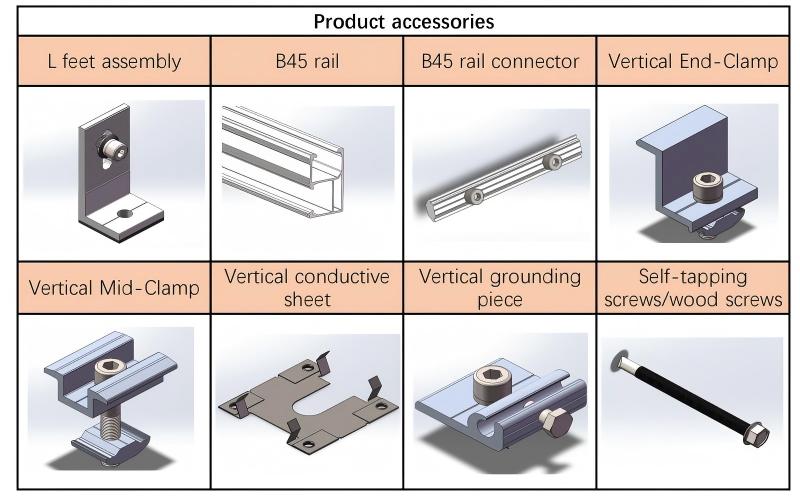

3. उत्पादन ॲक्सेसरीज

Product Accessories

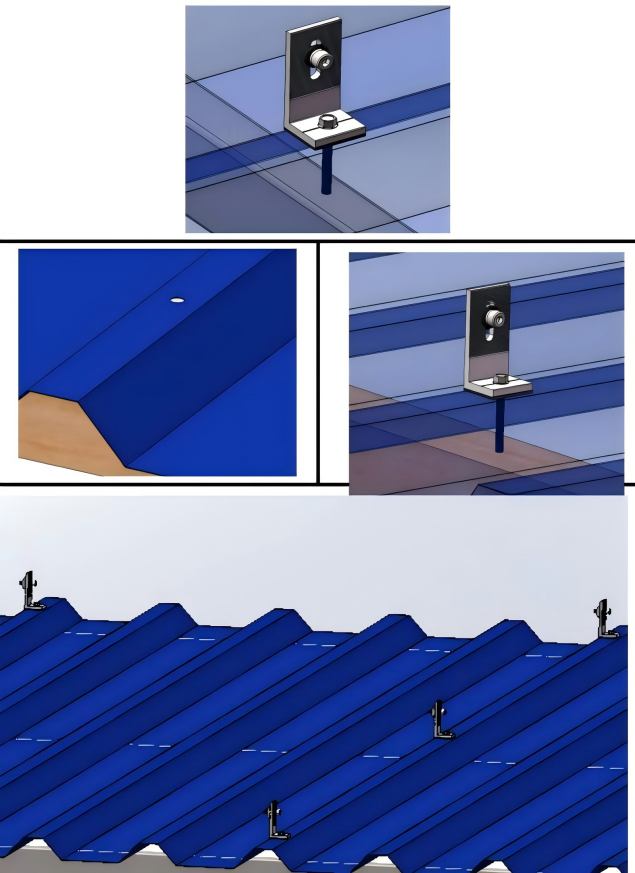

4.1 एल-फूट स्थापित करणे

सपोर्ट बीमच्या सामग्रीनुसार, ट्रॅपेझॉइडल कलर स्टील टाइलच्या क्रेस्ट स्थानावर एल-फीट असेंब्ली स्थापित करण्यासाठी आणि निश्चित करण्यासाठी सेल्फ-ड्रिलिंग स्क्रू (सपोर्ट बीम एक स्टील बीम आहे) किंवा लाकडी स्क्रू (सपोर्ट बीम एक लाकडी बीम आहे) वापरा.

PS: जर ट्रॅपेझॉइडल स्टीलच्या टाइलला आधार देणारे purlins लाकडी बीमचे बनलेले असतील, तर लाकूड स्क्रू घालणे सुलभ करण्यासाठी रंगीत स्टील टाइल्समध्ये φ6mm चे छोटे छिद्र आधीच ड्रिल करण्यासाठी ड्रिलिंग टूल वापरणे आवश्यक आहे.

रेखांकनानुसार व्यवस्था करा आणि वरील पद्धतीचा वापर करून उर्वरित एल-फीट असेंब्ली स्थापित करा.

Installing the L-foot

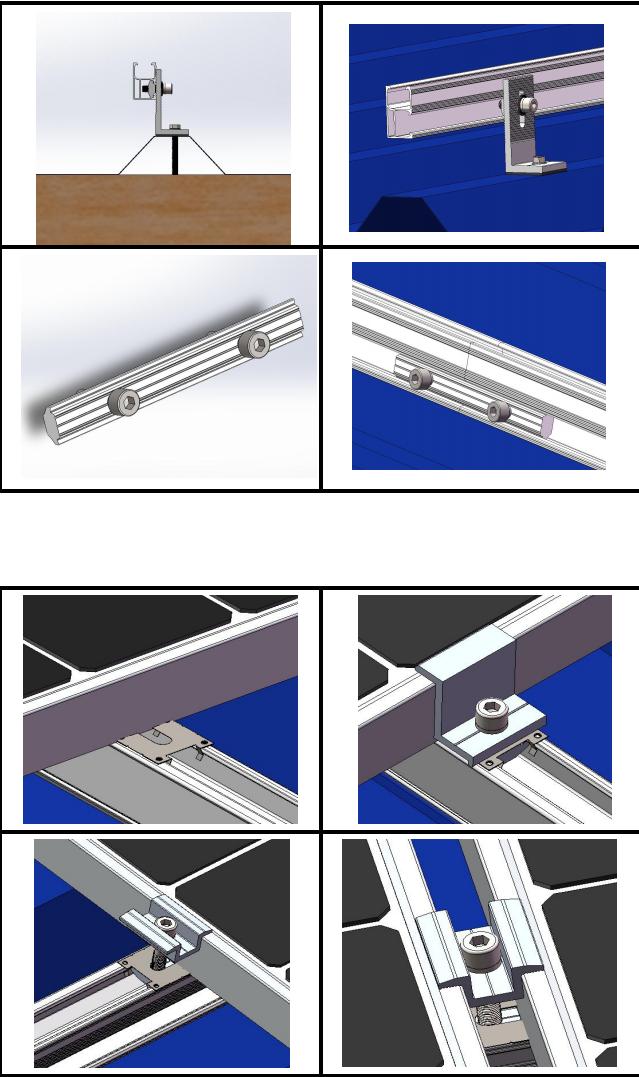

4.2 B45 रेल स्थापित करणे

B45 रेल्वेच्या पन्हळी पृष्ठभागाची दिशा आधीपासून स्थापित केलेल्या आणि निश्चित केलेल्या L फूट घटकाच्या पन्हळी पृष्ठभागाशी संरेखित करण्यासाठी समायोजित करा आणि रेल लॉक करण्यासाठी हुकवरील षटकोनी बोल्ट घट्ट करण्यासाठी M8 हेक्सागोनल रेंच वापरा.

रेल्वे कनेक्टरला रेल्वेच्या संयुक्त स्थितीत स्थापित करा आणि दोन्ही टोकांना जोड्यांना लॉक करण्यासाठी रेल्वे कनेक्टरवरील षटकोनी बोल्ट घट्ट करण्यासाठी M8 षटकोनी रेंच वापरा.

Installing B45 rail

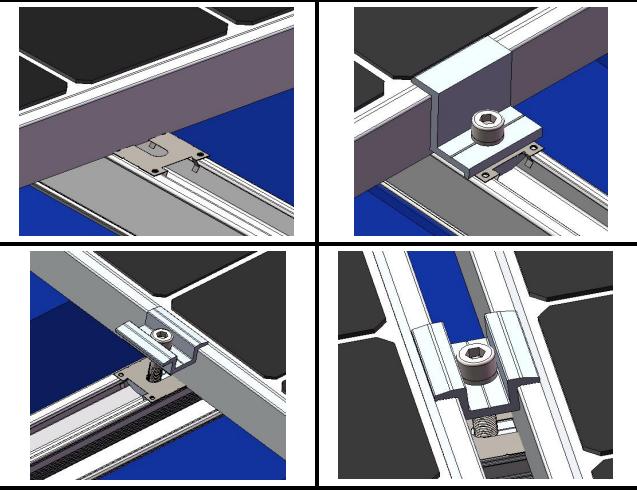

4.3 सौर पॅनेल स्थापित करणे

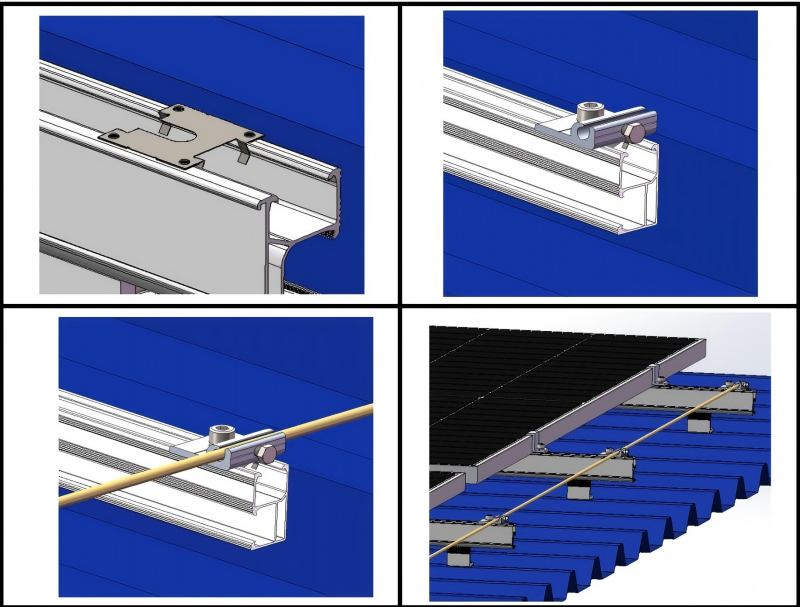

सोलर पॅनल रेल्वेवर ठेवा, शेवटच्या असेंबलीची स्थिती समायोजित करा आणि एंड-क्लॅम्पसह त्याचे निराकरण करा (कंडक्टिव्ह शीटने सुसज्ज असल्यास, कंडक्टिव्ह शीटला रेल्वे स्लॉटमध्ये दाबा, स्थिती समायोजित करा आणि सौर पॅनेलच्या धातूच्या फ्रेमसह प्रवाहकीय शीटचे एक टोक दाबा).

मध्यम सौर पॅनेलची स्थिती समायोजित केल्यानंतर, त्यास सह निराकरण करामिड-क्लॅम्प(कंडक्टिव्ह शीटने सुसज्ज असल्यास, कंडक्टिव्ह शीटला रेल्वे स्लॉटमध्ये दाबा आणि स्थिती समायोजित केल्यानंतर, कंडक्टिव्ह शीटची दोन टोके दाबण्यासाठी दोन्ही बाजूंच्या सोलर पॅनेलच्या धातूच्या फ्रेम्स वापरा)
