टाइल छप्पर हुक माउंटिंग सिस्टम

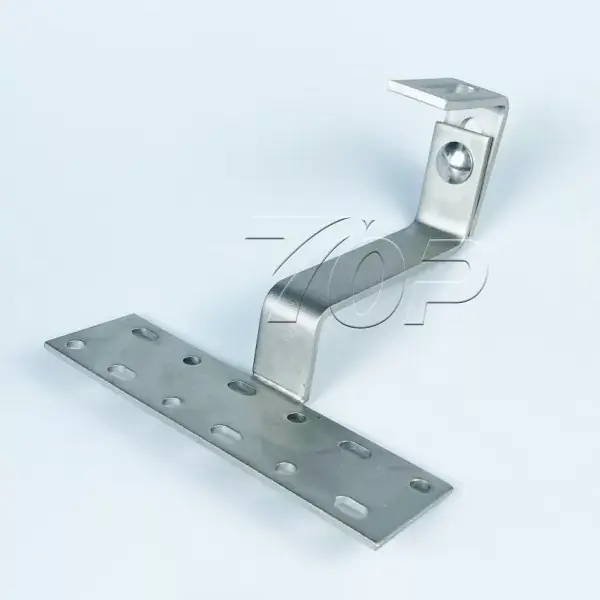

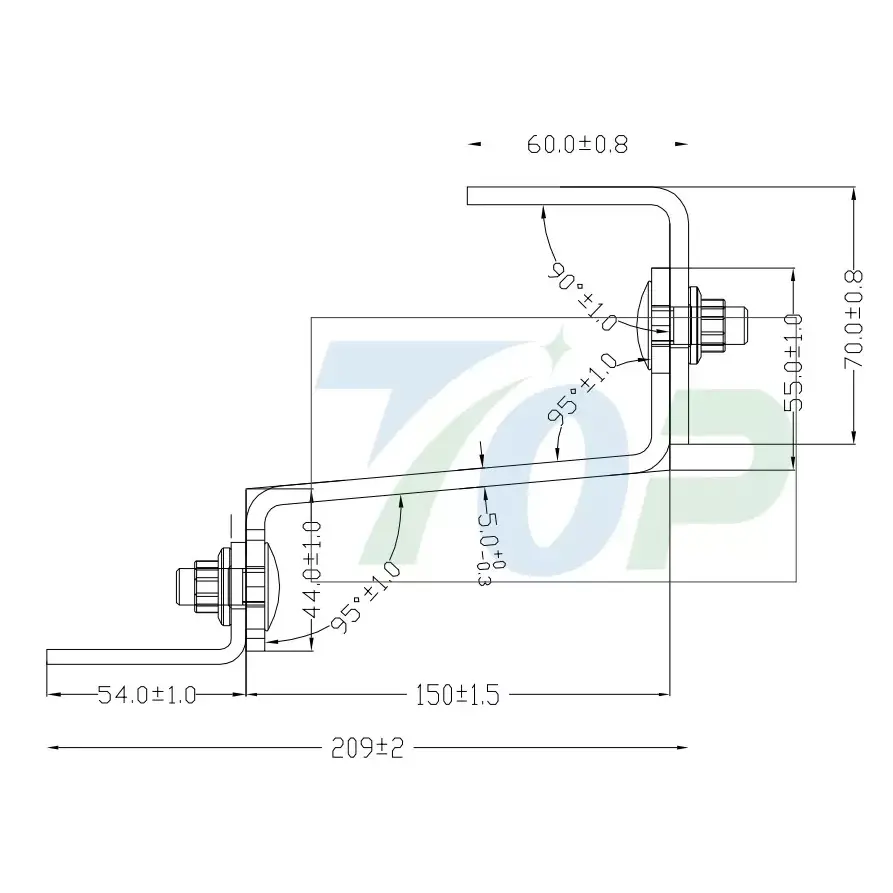

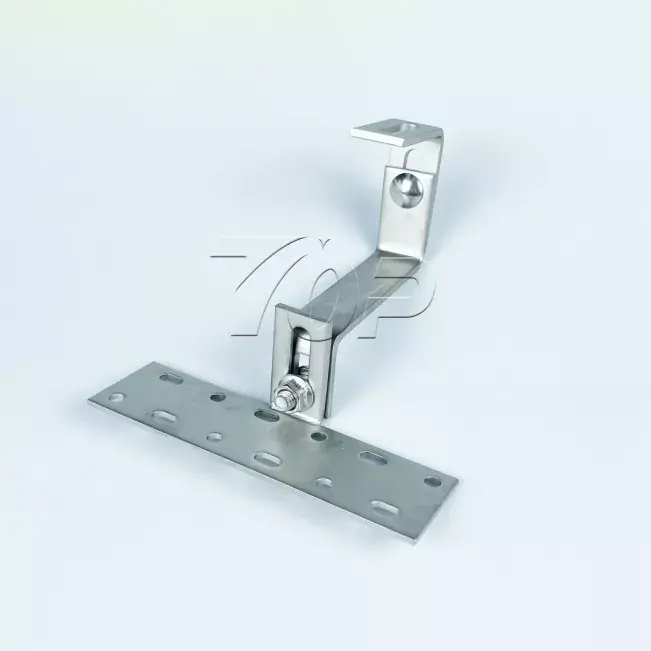

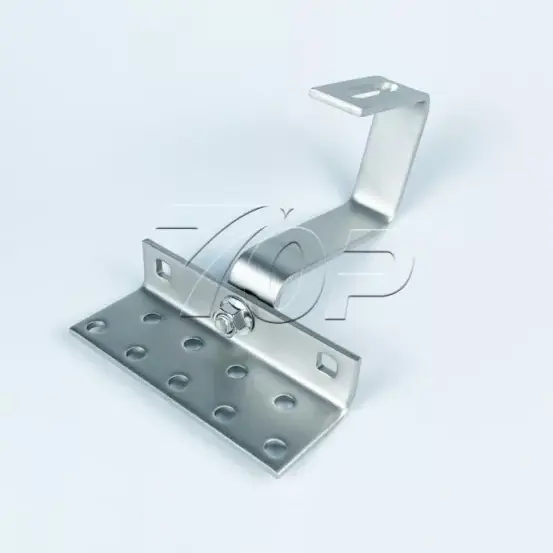

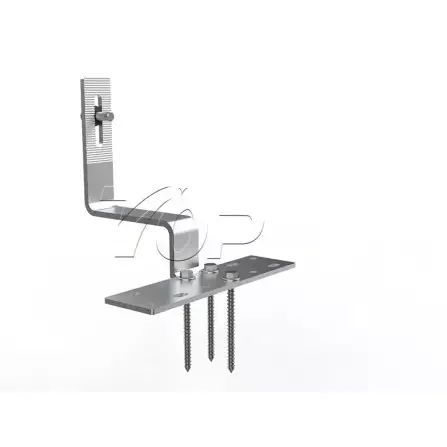

एक विश्वासार्ह चीन निर्माता आणि पुरवठादार शोधत आहात? पुढे पाहू नका! Topfencesolar हा उच्च-गुणवत्तेची टाइल रूफ हूक माउंटिंग सिस्टीम देणारा अग्रगण्य कारखाना आहे. टॉपफेन्सोलर रूफ हुक स्ट्रक्चर डिझाइन, भाग क्रमांक: TF-AHK-H12 हे दोन उंचीचे समायोज्य डिझाइन आहे, स्टेनलेस स्टीलची जाडी 5mm लांबी 120-150mm आहे.

तांत्रिक आवश्यकता:

1. वेल्ड पास समान रीतीने दाट असतात, सुंदर पृष्ठभागासह, अंडरकट, क्रॅक किंवा ब्लोहोल, ect शिवाय.

2. विभाग तीक्ष्ण धार, धारदार कोपरा किंवा बुर इ.शिवाय सपाट आहेत.

3.अज्ञात सहिष्णुता M डिग्री (GB/T 1804-2000) नुसार लागू केली जाते.

4. काटकोनासाठी कोणतेही चिन्ह नाही.

5.ग्राहकांच्या गरजेनुसार पृष्ठभाग उपचार केले जातात.

पारंपारिक ग्राउंड माउंटिंगपेक्षा वेगळे, रूफटॉप माउंटिंग सोल्यूशन प्रभावीपणे सौर उर्जेचा वापर दर वाढवत आहे. टॉपफेन्सोलरची टाइल रूफ हुक माउंटिंग सिस्टीम निवासी आणि व्यावसायिक सौर उर्जा केंद्रात लोकप्रिय आहे. टाइलच्या छतावर आधारित हुकच्या विशेष आकाराचा वापर करून, छतावरील लाकडी तुळईवर स्थापित करणे, हुक बॉडीचा वाकलेला आकार 100% टाईल्सला नुकसान न होता छतावर 100% नॉन-टच बाँडिंग आहे. आणि हे डिझाइन छतावर प्रवेश न करता मूळ छप्पर सुरक्षितपणे ठेवू शकते आणि पाणी गळतीचा किमान धोका कमी करू शकते.

साहित्य:

Topfencesolar टाइल रूफ हुक माउंटिंग सिस्टम डिझाइन मुख्यतः स्टेनलेस स्टील्सचे बनलेले आहेत, आम्ही 25 वर्षांपेक्षा जास्त सेवा वापरून उच्च दर्जाचे आणि टिकाऊ दीर्घकालीन ठेवतो. सामग्री SUS304 स्टेनलेस स्टील्स आहे. आणि छतावरील सौर पॅनेलला जोरदार समर्थन देण्यासाठी Al6005-T5 ॲल्युमिनियम रेलचा वापर करून सिस्टीमचे संयोजन.

या हुकसाठी रेलचे पृष्ठभाग उपचार:≥15μm ॲनोडायझिंग पृष्ठभाग उपचारांसह ॲल्युमिनियम.

कार्यप्रदर्शन: अल्युमिनिअम स्ट्रक्चर्स वेगवेगळ्या धर्मांच्या वापराखाली आणि अगदी क्लिष्ट हवामानाच्या वातावरणात उत्कृष्ट अँटी-गंजरोधक ठेवणे.

प्रमाणपत्रे: टॉपफेन्सोलर हुक SGS/CE/TUV चे पालन करते आणि उत्पादन गुणवत्ता SGS मानक पूर्ण करते.

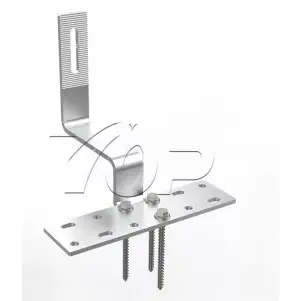

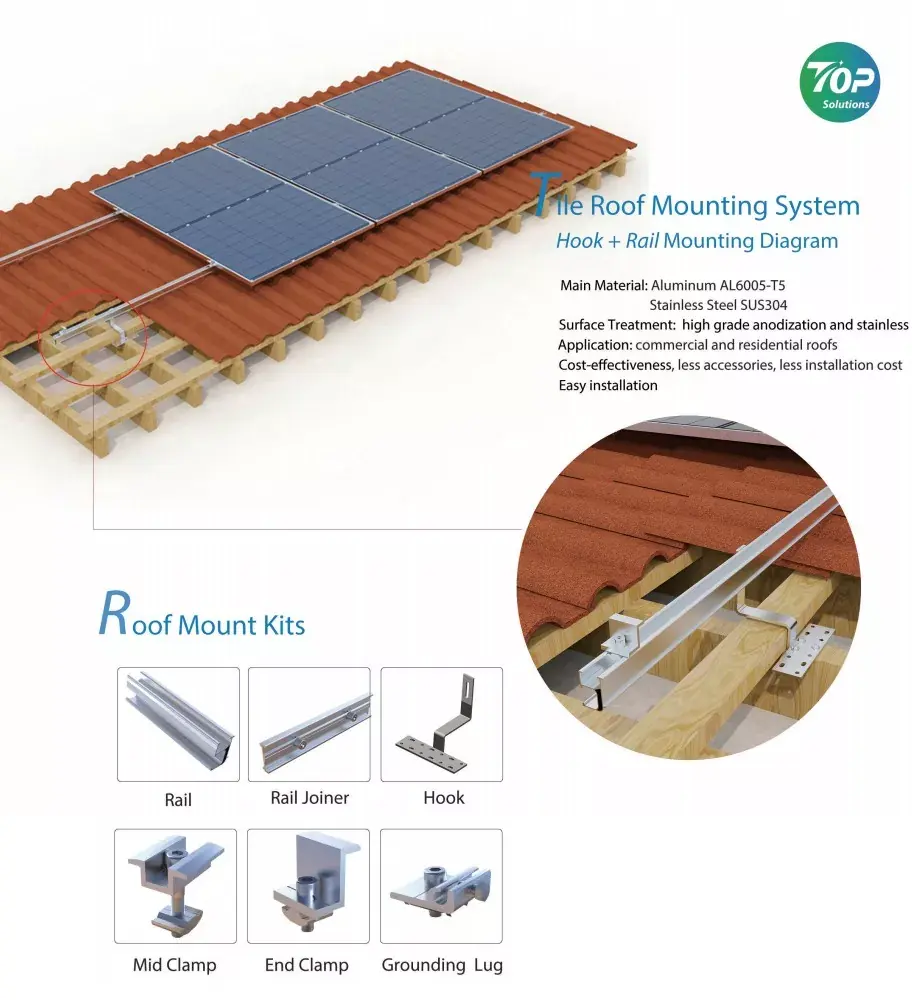

टाइल छतावरील हुकचे घटक:

चमकणारे: रबर

हुक आर्म: SUS304 स्टील

फास्टनर्स: स्क्रू/सेल्फ थ्रेडिंग पिन

रेल क्लॅम्प्स: मिड-क्लॅम्प/ एंड-क्लॅम्प

फायदे:

या जलद टॉपफेन्ससोलर रूफ हुकच्या स्थापनेचे फायदे हे आहेत की ते सर्वात कमी खर्चात स्थापित करणे जलद आहे आणि छताच्या मूळ संरचनेत कमीत कमी बदल करते. त्यामुळे या हुक माउंट सिस्टीममध्ये छतासोबत मिसळण्यासाठी उच्च सौंदर्याचा अपील आहे.

तसेच आमच्याकडे काळ्या रंगाचे पर्याय आहेत जे युरोपच्या बाजारपेठेतही प्रसिद्ध आहेत.

सोलर पॅनेलच्या टाइल छतावरील माउंटिंग सिस्टीमला अनुप्रयोग सूट करतो. तपशील मॉडेलमध्ये सोलर टाइल रूफ हुक माउंटिंग ब्रॅकेट + ॲल्युमिनियम रेल माउंटिंग समाविष्ट आहे.

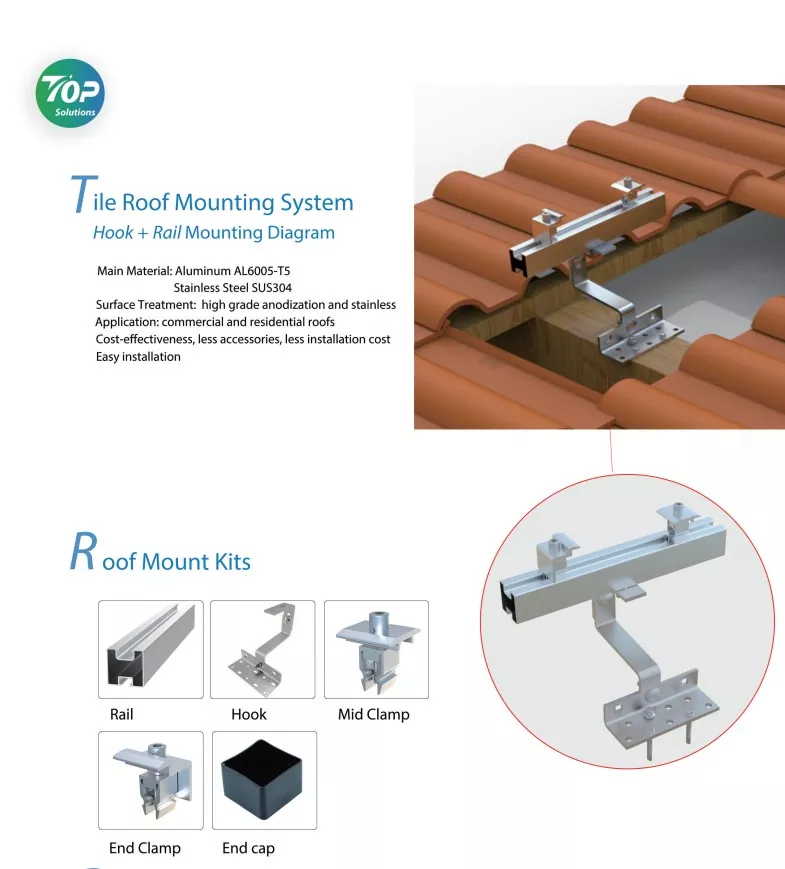

स्थापना चरण:

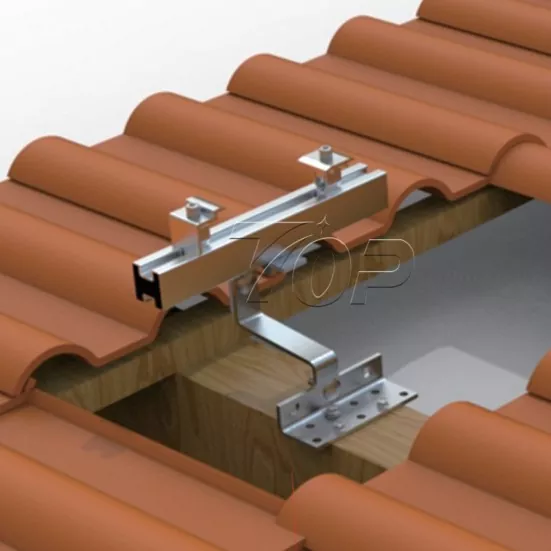

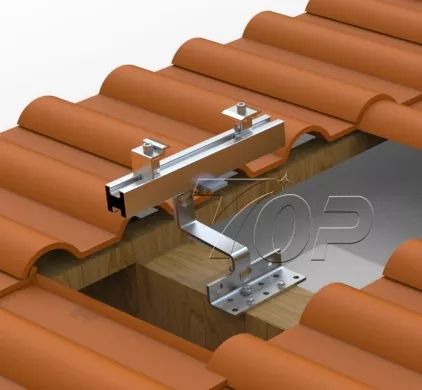

पहिली पायरी: टाइलच्या छतावरील संपूर्ण प्रणालीची रचना स्क्रू किंवा बोल्ट वापरून छताच्या लाकडी तुळईवर रेल्वे हुक बांधणे आहे.

दुसरी पायरी: आकड्यांवर टॉपफेन्ससोलर ॲल्युमिनियम रेल बसवताना, वेगवेगळ्या रेल्सला रेल्वे कनेक्टरसह एकत्र जोडले जाईल.

तिसरी पायरी: सर्व छताचे हुक तयार झाल्यावर आणि त्यावर ॲल्युमिनियमचे रेल बांधले गेल्यावर, सोलर पॅनेल बसवण्याची तयारी करा. PV पटल बसवण्यापूर्वी, उभ्या किंवा लँडस्केप अभिमुखता स्थापनेला अंतिम रूप देण्यासाठी Topfencesolar अभियंता संघासह पॅनेल ॲरे लेआउटची पुष्टी करा. नंतर 1 rwo मध्ये PV पटल एका सेटमध्ये 4-14 किंवा त्याहून अधिक पटल, किंवा एका रांगेत दोन पटल, 4-20 युनिट्स सौर पॅनेलच्या एका स्तंभात ठेवा. पंक्ती आणि स्तंभ पॅनेलचे प्रमाण छताच्या आकारावर आणि समोरील बाजूच्या सूर्यप्रकाशावर अवलंबून असते. तुमच्या छतावर सोलर पॅनेलचे लेआउट कसे डिझाईंग करायचे आणि तुमचे छप्पर छतावर किती उर्जा क्षमता स्थापित करू शकते याबद्दल व्यावसायिक तपशीलांबद्दल, तुम्ही TOPrfence ऊर्जा अभियंता संघाचा सल्ला घेऊ शकता.

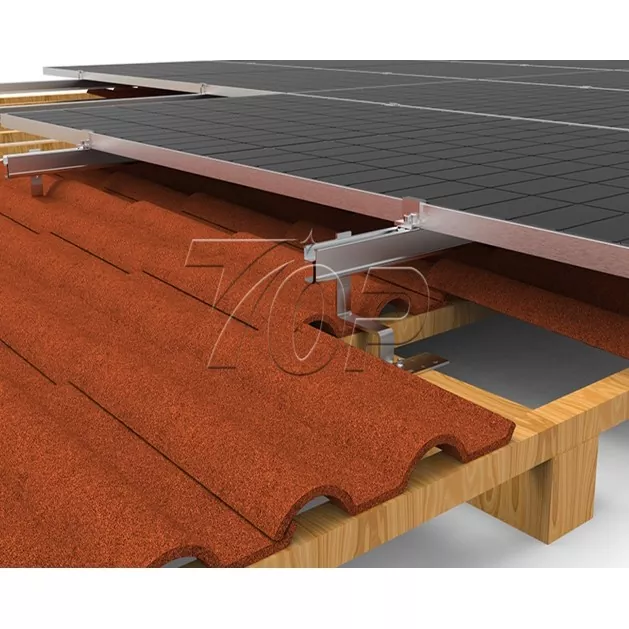

चौथी पायरी: टाइलच्या छतावरील सौर पॅनेल सुरक्षित ठेवण्यासाठी ॲल्युमिनियमच्या रेल्सवरील सौर पॅनेलला टॉपफेन्सोलर मिड-क्लमॅप्स आणि एंड-क्लमॅप्ससह जोडणे.

स्ट्रक्चर डिझायनिंग आणि सोलर पॅनल माउंटिंग या घटकांवर प्रभाव पडतो:

1. छताचा आकार - तुम्ही तुमच्या बिल्डिंगवर किती मोठी शक्ती स्थापित करू शकता हे ठरवते.

2. छताचा प्रकार: वेगवेगळ्या छताचे प्रकार वेगवेगळे माउंटिंग सोल्यूशन्स असतात. खड्डेयुक्त टाइल छत हे रेलसह हुक निवडणे हा एक उत्तम उपाय आहे, कमी खर्चात, सोलर पॅनेलला आधार देणारी उच्च ताकद आणि छतावरील वजन लोडिंग सुरक्षिततेसाठी हलकी रचना चांगली आहे. पण मेटल रूफ किंवा काँक्रीटच्या छताप्रमाणे, एल फूट + रेल स्ट्रक्चर किंवा बॅलास्ट सिस्टीम इ. निवडणे आवश्यक आहे. कृपया टॉपफेन्सोलर इंजिनियर टीमचा सल्ला घ्या.

3. सौर पॅनेलचे परिमाण आणि प्रत्येक पॅनेलची उर्जा क्षमता. हे संरचना वजन लोडिंगशी संबंधित आहे.

4. वाऱ्याचा वेग. टाइल रूफ हुक माउंटिंग सिस्टमची रचना 2m/s ते 70m/s (वाऱ्याचा सरासरी वेग 3 सेकंदांनी मोजला जाणारा) वारा सहन करण्यासाठी पुरेशी मजबूत असणे आवश्यक आहे.

5. संरचनेची सामग्री: सध्या स्टील आणि ॲल्युमिनियम हे माउंटिंग स्ट्रक्चर्समध्ये सर्वाधिक वारंवार वापरले जाणारे आणि प्रसिद्ध आहेत, छताच्या संरचनेसाठी हलक्या वजनाची सामग्री निवडणे आवश्यक आहे, म्हणून अलमुमिनन वर जा हा सर्वोत्तम पर्याय आहे. Topfencesolar कडून, सोलर ॲल्युमिनियम Al6005-T5 हा बाजारापेक्षा उच्च दर्जाचा आहे.

फायदे

1. सोलर माउंटिंग सिस्टीमसाठी टॉपफेन्ससोलर डिझाइन केलेले पिचड टाइल रूफ हुक हे सहजपणे माउंटिंग डिझाइन, कमी कंस, जलद स्थापना आहेत.

2. आमच्या छतावरील हुक किटमध्ये उच्च दर्जाची एनोडायझिंग प्रक्रिया आणि स्टेनलेस पृष्ठभाग उपचार आहेत. दीर्घकालीन वापरासाठी समर्थन.

3. ऑप्टिमाइझ केलेल्या कमी ॲक्सेसरीज डिझाइनची किंमत कमी आहे. साइटवर प्रतिष्ठापन खर्च कमी करण्यासाठी कमी प्रतिष्ठापन मजुरांची आवश्यकता असते.

4.Topfencesolar मध्ये विविध प्रकारच्या हुक पर्यायांची मालिका आहे ज्यामध्ये विविध टाइल छतांना भेटण्यासाठी आणि जर्मनी, पोलंड, ऑस्ट्रिया, स्पेन, किंवा जपान, इंडोनेशिया इ. मार्केट्स कव्हर करण्यासाठी समायोजित करता येईल.

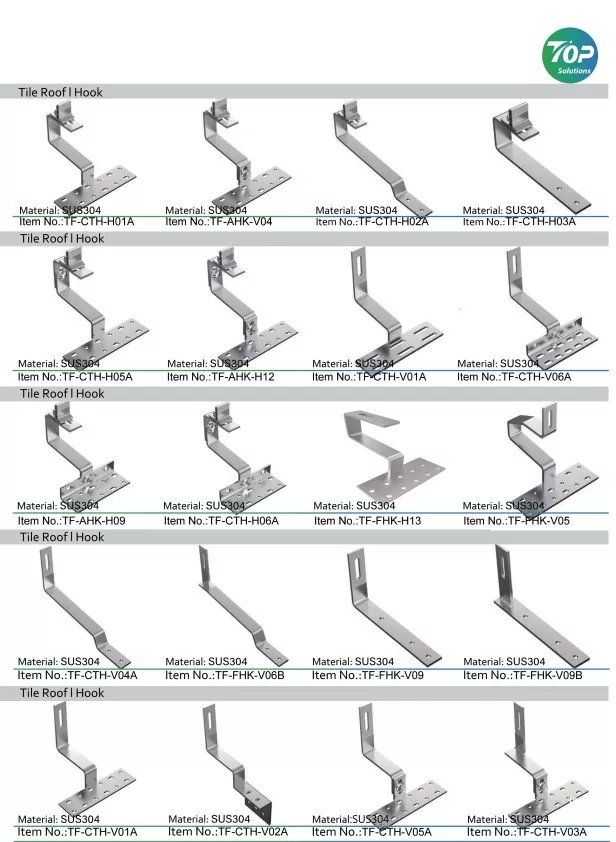

विविध आकार आणि हुकच्या प्रकारांचे अधिक पर्याय:
