उच्च दर्जाचे आणि टिकाऊ सौर पॅनेल छप्पर माउंट पुरवठादार
Topfencesolar R&D मध्ये आघाडीवर आहे आणि सोलर पॅनल रूफ माउंट्स सिस्टीमचे डिझाइनिंग करत आहे. आम्ही व्यावसायिकरित्या वन-स्टॉप सोलर सोल्यूशन्स ऑफर करत आहोत. आमच्या प्रणालींचा समावेश आहेसपाट छप्पर सौर पॅनेल माउंटिंग, मेटल रूफ माउंटिंग सिस्टीम, ग्राउंड सोलर माउंटिंग सिस्टीम, कारपोर्ट सोलर सिस्टीम, BIPV सोलर रूफ सिस्टीम आणि ऍग्रिव्होल्टाईक्स सोलर सिस्टीम.
विद्यमान इमारतींच्या छतावर थेट सौर ऊर्जा केंद्र बांधणे, आणि अतिरिक्त जमीन व्यापण्याची गरज नाही. हे आजकाल एक लोकप्रिय शहरी ऊर्जा परिवर्तन उपाय आहे. छतावरील सौर यंत्रणा सौर संरचना आणि छप्पर एक संपूर्ण आणि एकात्मिक संरचना आहे.
सौर पॅनेलसह कोणत्या प्रकारचे छप्पर स्थापित केले जाऊ शकतात?
छप्पर श्रेणी:
|
टाइल छप्पर |
धातूचे छप्पर |
डांबरी छप्पर |
काँक्रीट छत |
|
|
|
|
|
धातूचे छप्पर जसे की स्टँडिंग सीम रूफ, कोरेगेट प्लेट इ.
लाकडी तुळईसह पिच्ड टाइल छप्पर तळाशी
खड्डे किंवा सपाट डांबरी छत
सिमेंटिंग प्रकारचे काँक्रीट छप्पर
अधिक श्रेणी…
1. धातूच्या छतासाठी, छताचा आकार मोजा. खालीलप्रमाणे तुमच्या विद्यमान छताच्या आकाराच्या तपशीलावर आधारित प्रणालीची रचना केली आहे.
2. Topfencesolar अभियंता संघ त्यानुसार छतासाठी सर्वोत्तम उपाय जुळेल.

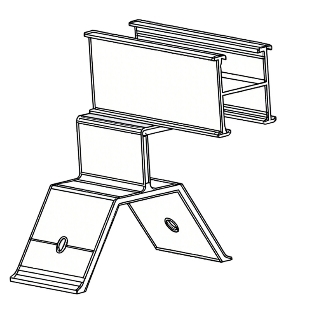

a एच रेल ऑप्टिमाइझ सिस्टमसह छतावरील क्लॅम्प निवडणारी धातूची छप्पर, सुलभ आणि जलद स्थापना.

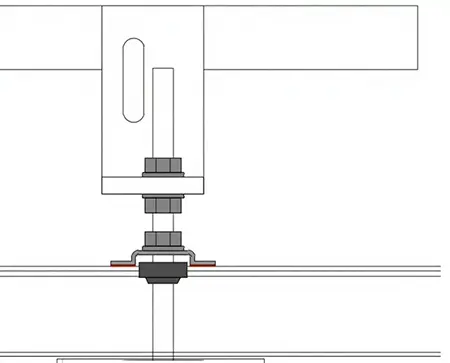

b नालीदार धातूच्या छतासाठी बोल्ट सिस्टमसह एल-पाय.

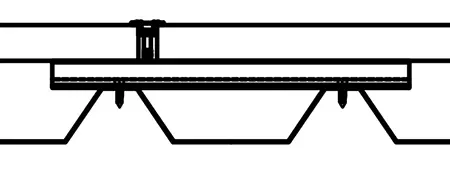

c मिनी रेल प्रणालीने लोडिंग वजन सर्वात लहान करण्यासाठी संरचना अनुकूल केली.

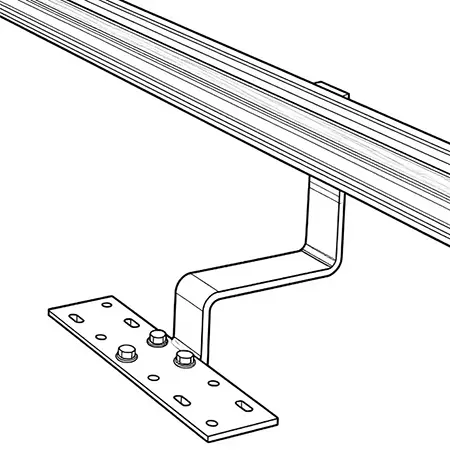

d टाइल छप्पर, आम्ही छप्पर हुक / दोन हेड बोल्ट + रेल प्रणाली वापरून निवडू शकतो.
e सपाट छतावर मुख्यतः बॅलास्ट सिस्टम किंवा ट्रायपॉड डिझाइन लागू होते.

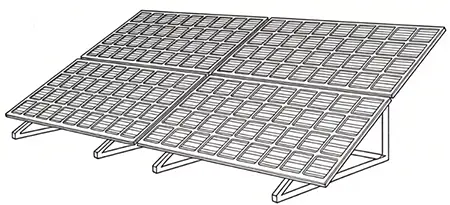

f ट्रायपॉड रचना सपाट किंवा खड्डे असलेल्या छतावर चांगल्या सौर उर्जा निर्मितीसाठी भिन्न कोन आणि उच्च सानुकूलित करू शकते.
कृपया अधिक उपायआमच्याशी संपर्क साधा, आम्ही तुमच्या छताबाबत उपाय देऊ.
रूफ माउंटिंग स्ट्रक्चर डिझाइनिंग घटक:
डिझाइन लोड
|
वस्तू |
पॅरामीटर (माहिती उदाहरण खाली) |
|
पॅनेलचे परिमाण |
2278*1134*30 |
|
पॅनेलचे वजन |
30 किलो |
|
पॅनेलचे अभिमुखता |
अनुलंब किंवा लँडस्केप |
|
पॅनेलचे प्रमाण/ प्रति संच |
1 × 2 = 2 पीसी |
|
झुकणारा कोन |
11° |
|
प्रादेशिक वाऱ्याचा वेग |
72 m/s （3s वादळी वेग） |
|
ग्राउंड स्नो लोड |
0 Kpa |
|
भूप्रदेश श्रेणी |
3 |
|
कमाल उंची |
10 मी |
|
स्थापना साइट |
रुफटॉप |
|
प्रदेश |
C |
|
डिझाइन मानक |
AS/NZS 1170 (उदाहरणार्थ) |
|

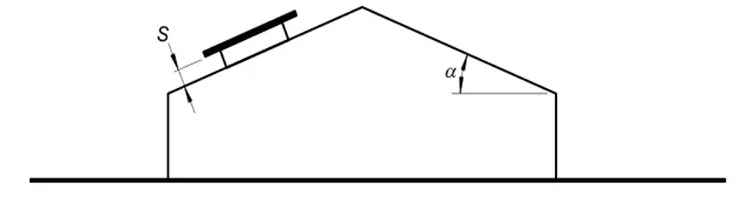

जर α = 11 ° |
|
|
|
जेव्हा, |
θ = °, सकारात्मक |
= ०.६०० |
|
जेव्हा, |
θ = 0 °, ऋण |
= -1.400 |

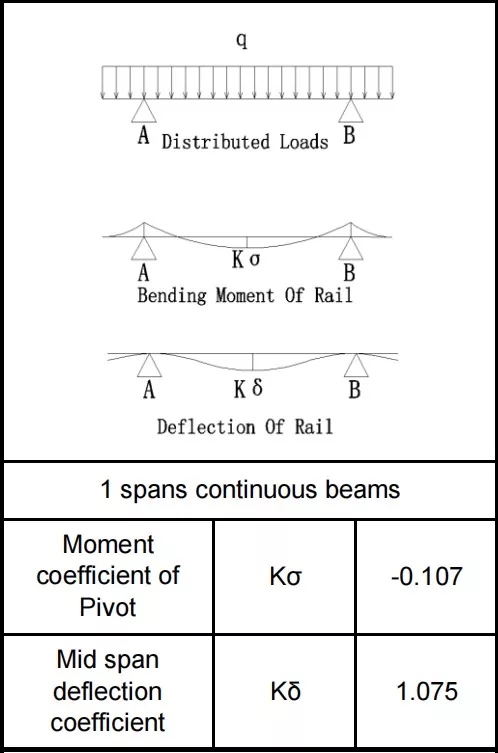

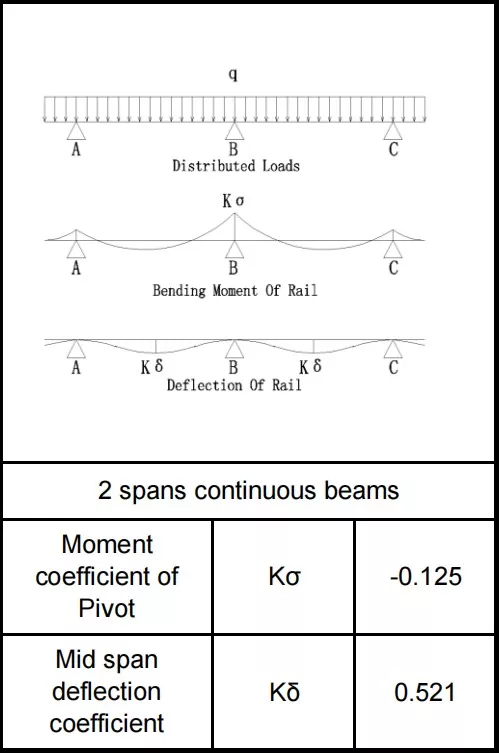

संरचनेची ताण गणना
सिंगल रेल्वे लोड रुंदी स्केच नकाशा
स्पॅन L=1.050m
कॅन्टिलिव्हर Ls=0.200m
स्पॅनची संख्या n=2
झुकाव कोन θ=11°
रेल लोड केलेली रुंदी B=0.759m
लोड संयोजन
|
रेल्वेचे लोड कॉम्बिनेशन |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
लोड |
स्थिर भार-G |
17.49 |
89.97 |
|
डाउन विंड लोड-W1 |
0 |
718.39 |
|
|
अप वारा लोड-W2 |
0 |
-१६७६.२४ |
|
|
स्नो लोड-एस |
0.00 |
0.00 |
|
|
लोड संयोजन |
1.35G |
23.61 |
121.46 |
|
1.2G+0.6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0.9G+W2 |
15.74 |
-१५९५.२७ |
|
|
|
|
|
|
सुरक्षित सुरक्षा छप्पर सौर पॅनेल रचना रचना वापरून दीर्घकालीन समर्थन करण्यासाठी सुरक्षित मोजणी परिस्थितीत केले पाहिजे.
आमच्या संरचनेचे सेवा जीवन ≥ 25 वर्षे आहे
वॉरंटी 10 वर्षे आहे.
- View as

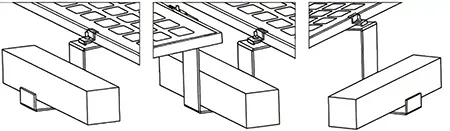

सौर त्रिकोण बॅलास्ट फ्लॅट रूफ माउंटिंग सिस्टम
व्यावसायिक निर्माता म्हणून, आम्ही तुम्हाला उच्च दर्जाची सोलर ट्रँगल बॅलास्ट फ्लॅट रूफ माउंटिंग सिस्टम प्रदान करू इच्छितो. फ्लॅट रूफ माउंटिंग सिस्टीम विविध सपाट छतावरील सौर पॅनेलच्या स्थापनेसाठी नॉन-पेनिट्रेटिंग डिझाइनसह तयार केली आहे. Topfencesolar ने डिझाइन केलेली ही गिट्टी-सुरक्षित प्रणाली छताच्या आत जाण्याच्या गरजा दूर करते आणि छतामध्ये पाणी गळतीचा धोका दूर करते. हे व्यावसायिक आणि औद्योगिक सपाट छतावरील अनुप्रयोगांसाठी एक आदर्श उपाय आहे जे युरोप, उत्तर अमेरिका, मेना आणि एपीएसी प्रदेशांमध्ये चांगले सिद्ध आणि प्रसिद्ध आहे. .
ब्रँड:Topfencesolar
उत्पादन साहित्य:Al6005-T5
उत्पादन कार्य:छतावरील सोलरसाठी बॅलास्ट मॉडेलची स्थापना
सेवा जीवन:≥25 वर्षे
बॅलास्ट फ्लॅट रूफ सोलर माउंटिंग सिस्टम
व्यावसायिक निर्माता म्हणून, Topfencesolar कडून The Balast Flat Roof Solar Mounting System, तुमच्या इमारतीच्या नियमांचे पालन करताना वाऱ्याचा उच्च वेग आणि प्रचंड बर्फाचा विचार करून डिझाइन केलेली आहे.
टॉपफेन्सोलर अभियंता संघ तुमच्या छताच्या संरचनेवर आधारित आदर्श बॅलास्ट सिस्टमवर काम करत आहे, तंतोतंत स्ट्रक्चर लोडिंग कॅल्क्युलेटिंगसह. तुमच्या सपाट छतासाठी संपूर्ण सुरक्षा उपाय देण्यासाठी आम्ही विंड लोड, स्नो लोड कॅल्क्युलेशन आणि डेड लोडसह मजबूत बॅलास्ट स्ट्रक्चर सिम्युलेटिंग ऑफर करतो.
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:ॲल्युमिनियम
उत्पादन कार्य:गिट्टी समर्थन प्रणाली
सेवा जीवन:≥25 वर्षे
टॉपफेन्सोलर अभियंता संघ तुमच्या छताच्या संरचनेवर आधारित आदर्श बॅलास्ट सिस्टमवर काम करत आहे, तंतोतंत स्ट्रक्चर लोडिंग कॅल्क्युलेटिंगसह. तुमच्या सपाट छतासाठी संपूर्ण सुरक्षा उपाय देण्यासाठी आम्ही विंड लोड, स्नो लोड कॅल्क्युलेशन आणि डेड लोडसह मजबूत बॅलास्ट स्ट्रक्चर सिम्युलेटिंग ऑफर करतो.
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:ॲल्युमिनियम
उत्पादन कार्य:गिट्टी समर्थन प्रणाली
सेवा जीवन:≥25 वर्षे
फ्लॅट रूफ सोलर माउंटिंग किट्स सिस्टम
Xiamen Topfencesolar हे चीनमधील सोलर माउंट उत्पादनांसाठी एक अग्रगण्य उत्पादक आहे, आम्ही उच्च दर्जाचे फ्लॅट रूफ सोलर माउंटिंग किट्स सिस्टम पुरवतो. व्यावसायिक डिझाइन आणि OEM सेवा ग्राहकांच्या मागणीनुसार प्रदान केली जाऊ शकते.
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:ॲल्युमिनियम Al 6005-T5/ T6, हॉट डिप गॅल्वनाइज्ड स्टील
उत्पादन कार्य:धातूचे छप्पर सौर माउंटिंग
सेवा जीवन:≥25 वर्षे
सोलर बॅलास्ट माउंटिंग सिस्टम
व्यावसायिक उत्पादक म्हणून, Topfencesolar द्वारे उत्पादित नॉन-पेनेट्रेटिंग सोलर बॅलास्ट माउंटिंग सिस्टीम छतावर स्थापित केलेल्या सौर पॅनेलसाठी स्थिर आणि नॉन-ड्रिलिंग सोल्यूशन प्रदान करते. हे सोलर पॅनेल सुरक्षित करण्यासाठी काँक्रीट स्लॅब किंवा बॅलास्ट ट्रे सारख्या भारित आधारित काँक्रीट ब्लॉक्सवरील उत्तरे आहेत. काँक्रिटच्या छतावर प्रवेश करण्यासाठी विस्तार अँकर बोल्ट वापरण्याची आवश्यकता नाही. सरलीकृत समाधान छताची अखंडता ठेवते, आणि स्थापनेची वेळ कमी करते, पाणी गळतीचा धोका दूर करते. सोलर पॅनेलसाठी स्वस्त, सोपी आणि जलद स्थापना.
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:हॉट-डिप गॅल्वनाइज्ड Q235 स्टील
उत्पादन कार्य:धातूचे छप्पर सौर माउंटिंग
मॉड्यूल ओरिएंटेशन:लँडस्केप किंवा अनुलंब
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:हॉट-डिप गॅल्वनाइज्ड Q235 स्टील
उत्पादन कार्य:धातूचे छप्पर सौर माउंटिंग
मॉड्यूल ओरिएंटेशन:लँडस्केप किंवा अनुलंब
टाइल छप्पर हुक माउंटिंग सिस्टम
चीनमधून उत्पादित टॉपफेन्सोलर ब्रँडेड टाइल रूफ हुक माउंटिंग सिस्टीम, टाइलच्या छतावरील हुक आणि क्लॅम्पसह ॲल्युमिनियम रेलवर बसवून पिच केलेल्या टाइल रूफटॉपवर सोलर पॅनेलला समर्थन देण्यासाठी हा एक सोपा आणि जलद इंस्टॉलेशन उपाय आहे. साइटवर वेल्डिंगची आवश्यकता नाही आणि छताच्या संरचनेला कोणतेही नुकसान नाही.
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:SUS304 स्टील
उत्पादन कार्य:निवासी, व्यावसायिक किंवा औद्योगिक टाइल छप्पर
सेवा जीवन:20 वर्षे
ब्रँड नाव:Topfencesolar
उत्पादन साहित्य:SUS304 स्टील
उत्पादन कार्य:निवासी, व्यावसायिक किंवा औद्योगिक टाइल छप्पर
सेवा जीवन:20 वर्षे
टाइल छप्पर सौर माउंट
व्यावसायिक निर्माता म्हणून, Topfencesolar हे R&D आणि टाइल छतासाठी टाइल रूफ सोलर माउंट सिस्टमच्या निर्मितीमध्ये विशेष आहे. ॲल्युमिनियम साहित्य हलके, गंज-प्रतिरोधक आणि सुलभ स्थापना. ॲल्युमिनियम हुक टाइलचे छप्पर (वानझेंग) आणि सुरक्षितता ठेवू शकतात. हे ऍप्लिकेशन मार्केट युरोप कव्हर करते जसे की जर्मनी, स्पेन, इटली, नेदरलँड इ. आणि आशियाई देश जसे की इंडोनेशिया, थायलंड, व्हिएतनाम इ.
उत्पादन ब्रँड:Topfencesolar
उत्पादन साहित्य:उच्च दर्जाचे ॲल्युमिनियम
उत्पादन कार्य:रूफ हुक रेल्स बसवतो आणि सोलर पॅनेलला सपोर्ट करतो
सेवा जीवन:≥25 वर्षे
उत्पादन ब्रँड:Topfencesolar
उत्पादन साहित्य:उच्च दर्जाचे ॲल्युमिनियम
उत्पादन कार्य:रूफ हुक रेल्स बसवतो आणि सोलर पॅनेलला सपोर्ट करतो
सेवा जीवन:≥25 वर्षे
चीनमध्ये एक विश्वासार्ह सौर पॅनेल छप्पर माउंट निर्माता आणि पुरवठादार म्हणून आमचा कारखाना आहे. सानुकूलित उत्पादनांची किंमत यादी मिळविण्यासाठी, कृपया आमच्याशी संपर्क साधा.
