टाइल प्रकारावर आधारित योग्य सोलर रूफ हुक कसा निवडावा: सोलर इन्स्टॉलर्स, ईपीसी कॉन्ट्रॅक्टर्स आणि प्रोक्योरमेंट टीम्ससाठी अभियांत्रिकी-चालित मार्गदर्शक

सोलर रूफ हुक निवड हा एक गंभीर अभियांत्रिकी निर्णय का आहे

योग्य निवडत आहेसौर छतावरील हुकa साठी टाइल छतावरील सोलर माउंटिंग सिस्टमहा किरकोळ हार्डवेअर निर्णय नाही - तो थेट संरचनात्मक स्थिरता, जलरोधक अखंडता, स्थापना कार्यक्षमता आणि दीर्घकालीन मालमत्तेची विश्वासार्हता निर्धारित करतो. व्यावसायिक आणि औद्योगिक छतावरील प्रकल्पांमध्ये, एक खराब जुळत आहेटाइल छतावरील सोलर माउंटिंगसाठी छतावरील हुकटायल्सला तडे जाणे, पाण्यामध्ये प्रवेश करणे, वाऱ्याच्या भाराखाली उत्थान अपयश आणि प्रकल्पाच्या वेळेवर आणि वॉरंटी एक्सपोजरवर परिणाम करणारे महागडे काम होऊ शकते.

धातूच्या छताच्या किंवा सपाट काँक्रीटच्या छताच्या विपरीत, टाइल छप्पर भूमिती, जाडी, ठिसूळपणा, भार हस्तांतरण वर्तन आणि स्थापनेच्या मर्यादांमध्ये लक्षणीयरीत्या बदलतात. सार्वत्रिक हुक दृष्टिकोन तांत्रिकदृष्ट्या सदोष आहे. योग्य पद्धतीसाठी हुक भूमिती, उंची समायोजितता, बेस प्लेट डिझाइन आणि विशिष्ट टाइल प्रकार आणि त्याखालील राफ्टर स्ट्रक्चरशी मटेरियल ग्रेड आवश्यक आहे.

हे तांत्रिक मार्गदर्शक योग्य निवडण्यासाठी एक संरचित फ्रेमवर्क प्रदान करतेसौर छतावरील हुकटाइल प्रकारावर आधारित. हे रूफिंग मेकॅनिक्स, स्ट्रक्चरल लोड विचारात घेणे, सामग्रीची कार्यक्षमता आणि व्यावहारिक स्थापना वास्तविकता एकत्रित करते. अभियांत्रिकी कार्यसंघ, खरेदी व्यवस्थापक आणि सोलर माउंटिंग सिस्टम इंटिग्रेटर्सना डेटा-चालित निर्णय घेण्यास मदत करणे जे जोखीम कमी करतात आणि प्रकल्पाची नफा सुधारतात हे उद्दिष्ट आहे.

1. सौर छतावरील हुक निवड हा संरचनात्मक निर्णय का आहे, केवळ एक घटक निवड नाही

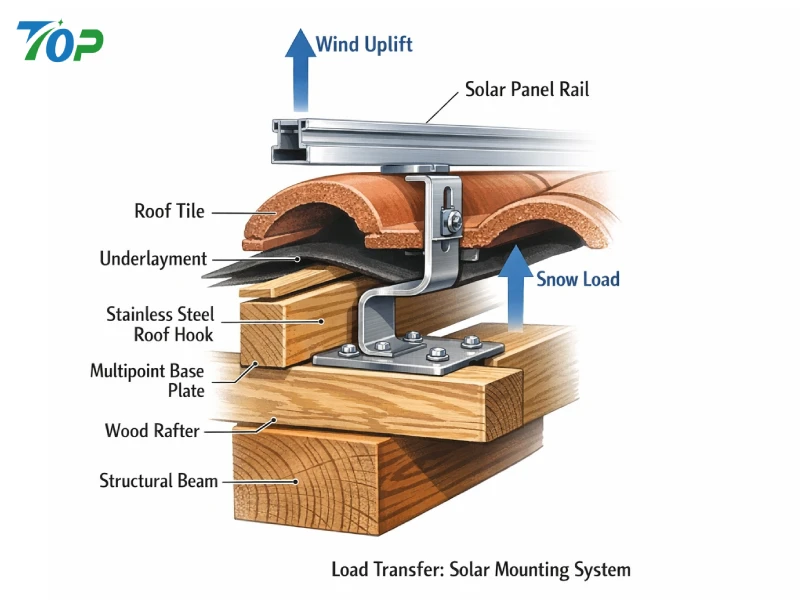

टाइल छतावरील सोलर इन्स्टॉलेशनमध्ये, छतावरील हुक फोटोव्होल्टेइक माउंटिंग रेल आणि इमारतीच्या लोड-बेअरिंग राफ्टर्समधील प्राथमिक संरचनात्मक इंटरफेस म्हणून काम करते. लोड मार्ग खालीलप्रमाणे आहे:

• सोलर मॉड्यूल → माउंटिंग रेल → रूफ हुक → स्ट्रक्चरल राफ्टर → बिल्डिंग स्ट्रक्चर

टाइल स्वतः आहेनाहीएक स्ट्रक्चरल लोड-बेअरिंग घटक. बहुतेक चिकणमाती, काँक्रीट आणि स्लेट टाइल्स प्रामुख्याने वेदरप्रूफिंगसाठी डिझाइन केल्या आहेत, एकाग्र यांत्रिक भारांसाठी नाही. जेव्हा एटाइल छतासाठी सोलर माउंटिंगसिस्टम स्थापित केले आहे, हुकने आसपासच्या टाइल्सवर जास्त ताण टाळत थेट राफ्टर्समध्ये भार हस्तांतरित केला पाहिजे.

अभियांत्रिकीच्या दृष्टीकोनातून, हुकचा सामना करणे आवश्यक आहे:

• डेड लोड (मॉड्यूल + रेल + माउंटिंग हार्डवेअर)
• पवन उत्थान आणि सक्शन भार
• बर्फाचा भार (लागू असेल तेथे)
• थर्मल विस्तार ताण
• 25+ वर्षांहून अधिक डायनॅमिक थकवा

ASCE 7 (अमेरिकन सोसायटी ऑफ सिव्हिल इंजिनीअर्स, 2022) सारखी आंतरराष्ट्रीय संरचनात्मक मानके यावर जोर देतात की इमारतीची उंची, एक्सपोजर श्रेणी आणि स्थानिक वाऱ्याचा वेग लक्षात घेऊन छतावरील सौर यंत्रणांचे वाऱ्याच्या भारांचे मूल्यांकन करणे आवश्यक आहे. त्यामुळे छतावरील हुक पुरेशी लोड-असर क्षमता आणि चाचणी केलेल्या कामगिरी डेटासह निवडले पाहिजेत.

या संरचनात्मक वास्तवांकडे दुर्लक्ष केल्याने धोका वाढतो:

• पॉइंट लोड एकाग्रतेमुळे टाइल क्रॅकिंग
• उत्थान अंतर्गत हुक विरूपण
• कमी आकाराच्या राफ्टर्समधून फास्टनर पुल-आउट
• अयोग्य टाइल क्लिअरन्समुळे पाणी घुसले

म्हणून, ए निवडणेस्टेनलेस स्टील छतावरील हुकहे केवळ गंज प्रतिरोधकतेबद्दल नाही - ते छप्पर प्रणालीसह संरचनात्मक सुसंगतता सुनिश्चित करण्याबद्दल आहे.

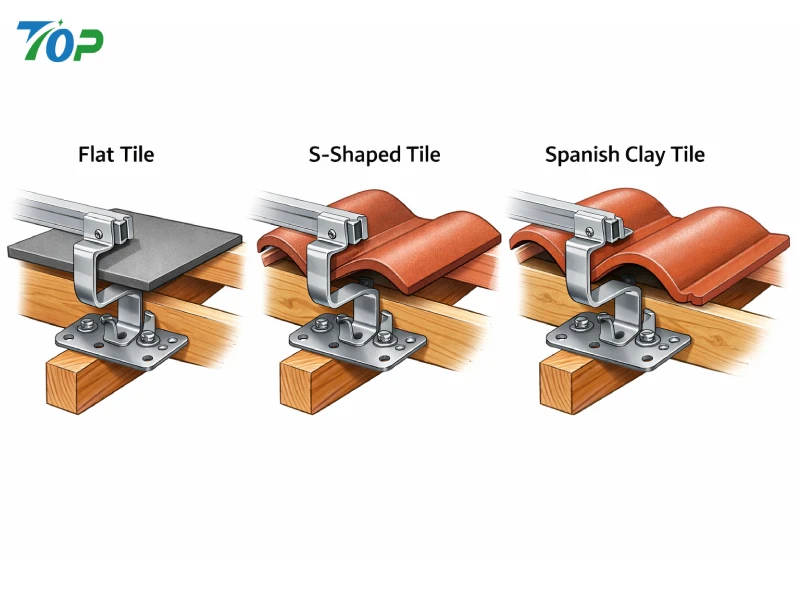

2. सौर प्रकल्पांमध्ये वापरल्या जाणाऱ्या सामान्य टाइल छताचे प्रकार समजून घेणे

भिन्न टाइल भूमितींना मूलभूतपणे भिन्न आवश्यक आहेसौर छतावरील हुककॉन्फिगरेशन खाली निवासी, व्यावसायिक आणि हलके औद्योगिक सौर प्रकल्पांमध्ये आढळलेल्या सामान्य टाइल छताचे तांत्रिक बिघाड आहे.

2.1 सपाट काँक्रीट टाइल छत

सपाट काँक्रीट टाइल्स युरोप, ऑस्ट्रेलिया आणि आशियाच्या काही भागांमध्ये मोठ्या प्रमाणावर वापरल्या जातात. त्यांची जाडी सामान्यत: 10-15 मिमी पर्यंत असते आणि आंतरलॉक प्रोफाइल आच्छादित असतात.

संरचनात्मक वैशिष्ट्ये:

• तुलनेने उच्च संकुचित शक्ती
• मध्यम ठिसूळपणा
• एकसमान सपाट पृष्ठभाग प्रोफाइल
• निश्चित अनुलंब टाइल अंतर

मध्येसपाट टाइल छतासाठी सोलर माउंटिंगॲप्लिकेशन्स, मुख्य डिझाइन आव्हान म्हणजे हुक आर्म आणि टाइलच्या खालच्या बाजूस पुरेसा क्लिअरन्स सुनिश्चित करणे. हुकची उंची अपुरी असल्यास, टाइल थेट हुकवर विश्रांती घेते, एकाग्र तणाव बिंदू तयार करते.

शिफारस केलेले विचार:

• समायोज्य-उंची छप्पर हुक
• राफ्टर अँकरिंगसाठी रुंद बेस प्लेट
• किमान 3-5 मिमी टाइल क्लिअरन्स

2.2 स्पॅनिश / रोमन वक्र टाइल छप्पर

स्पॅनिश किंवा रोमन टाइल्समध्ये पर्यायी बहिर्वक्र आणि अवतल वक्रांसह लहरीसारखी प्रोफाइल असते. या टाइल्स भूमध्यसागरीय हवामान आणि उच्च श्रेणीतील निवासी इमारतींमध्ये सामान्य आहेत.

अभियांत्रिकी आव्हाने:

• सपाट पृष्ठभाग नसलेला संपर्क
• परिवर्तनीय टाइलची उंची
• वक्र दरम्यान मर्यादित प्रतिष्ठापन जागा
• उचलताना तुटण्याचा जास्त धोका

साठीस्पॅनिश टाइल छतासाठी सोलर माउंटिंग, एक मानक फ्लॅट हुक अनेकदा अनुपयुक्त आहे. हुकमध्ये असणे आवश्यक आहे:

• विस्तारित अनुलंब समायोजन श्रेणी
• वक्र टाइलखाली बसण्यासाठी वरचा हात अरुंद करा
• राफ्टरसह संरेखित करण्यासाठी अनुकूल पार्श्व ऑफसेट

वक्रता भूमिती जुळण्यात अयशस्वी झाल्यामुळे अनेकदा अयोग्य आसन आणि पाण्याचा मार्ग उघड होतो.

2.3 स्लेट टाइल छप्पर

स्लेट ही एक नैसर्गिक दगडी छप्पर असलेली सामग्री आहे जी टिकाऊपणा आणि सौंदर्यासाठी ओळखली जाते परंतु पॉइंट लोडिंगमध्ये अत्यंत ठिसूळ आहे.

मुख्य विचार:

• ड्रिलिंग तणावासाठी कमी सहनशीलता
• पातळ टाइल जाडी
• उच्च प्रतिस्थापन खर्च

मध्येस्लेट छतासाठी सोलर माउंटिंगइंस्टॉलेशन्स, अति-पातळ हुक किंवा विशेष फ्लॅशिंग सिस्टमची आवश्यकता असते. स्लेट टाइल्सच्या अयोग्य उचलण्यामुळे अदृश्य सूक्ष्म-फ्रॅक्चर होऊ शकतात जे नंतर थर्मल सायकलिंग अंतर्गत प्रसारित होतात.

स्लेटमध्ये कमीतकमी लवचिक शक्ती असल्यामुळे, टाइलच्या पृष्ठभागावर टॉर्कचे हस्तांतरण टाळण्यासाठी बेस प्लेटचे संरेखन अचूक असणे आवश्यक आहे.

2.4 चिकणमाती टाइल छप्पर

मातीच्या फरशा हलक्या पण अत्यंत ठिसूळ असतात. ते चांगले हवामान प्रतिकार दर्शवतात परंतु एकाग्र भारासाठी मर्यादित संरचनात्मक लवचिकता दर्शवतात.

मध्ये सामान्य जोखीमटाइल छतावरील सोलर माउंटिंग सिस्टमचिकणमातीच्या फरशा वापरून हे समाविष्ट आहे:

• ओव्हरटाइटिंगमुळे क्रॅक होणे
• फरशा व्यवस्थित न बसवल्यास पाणी शिरते
• असमान टाइल अंतर हुक प्लेसमेंट प्रभावित

एक बदलानुकारीटाइल छतासाठी छप्पर हुकप्रबलित खालच्या हातासह आणि अचूक टाइल क्लिअरन्स आवश्यक आहे.

2.5 डांबरी छत (तुलनात्मक संदर्भ)

जरी टाइल प्रणाली नसली तरी, डांबरी शिंगल्सची तुलना टाइलच्या छताशी केली जाते. शिंगल ऍप्लिकेशन्समध्ये, फ्लॅशिंगसह एल-फीट सामान्यत: पारंपारिक टाइल हुकऐवजी वापरले जातात.

हा फरक गंभीर आहे. शिंगल सिस्टमवर टाइल छतावरील हुक वापरण्याचा प्रयत्न करणे—किंवा त्याउलट—वॉटरप्रूफिंगच्या अखंडतेशी तडजोड करते आणि मानक स्थापना पद्धतींचे उल्लंघन करते (आंतरराष्ट्रीय कोड कौन्सिल, 2021).

3. योग्य सोलर रूफ हुक निवडण्यासाठी मुख्य अभियांत्रिकी निकष

निवडताना एसौर छतावरील हुक निर्माताकिंवा हुक मॉडेल्सचे मूल्यांकन करताना, खरेदी आणि अभियांत्रिकी संघांनी खालील पाच तांत्रिक आयामांचे मूल्यांकन केले पाहिजे.

3.1 हुकची उंची आणि समायोज्य श्रेणी

टाइलची जाडी आणि ओव्हरलॅपची उंची उत्पादक आणि प्रदेशांमध्ये बदलते. नॉन-ॲडजस्टेबल हुक अपुरा क्लीयरन्स किंवा लोड ट्रान्सफरशी तडजोड करणाऱ्या जास्त अंतराचा धोका असतो.

सर्वोत्तम सराव:

• अनुलंब समायोजितता ≥ 30-50 मिमी
• थेट टाइल कॉम्प्रेशन टाळण्यासाठी क्लिअरन्स अंतर
• सामान्य रेल्वे प्रणालीसह सुसंगतता

समायोजन फील्ड लवचिकता सुधारते आणि एकाधिक SKU यादीची आवश्यकता कमी करते.

3.2 बेस प्लेट डिझाइन आणि लोड वितरण

बेस प्लेट राफ्टरला हुक अँकर करते. एक अरुंद किंवा पातळ पाया फास्टनर ताण एकाग्रता वाढवते आणि पुल-आउट प्रतिकार कमी करते.

स्ट्रक्चरल फास्टनर संशोधन (अमेरिकन वुड कौन्सिल, 2018) नुसार, पैसे काढण्याची क्षमता एम्बेडमेंटची खोली आणि लाकडाची घनता यावर अवलंबून असते. म्हणून:

• बेस प्लेट जाडी ≥ 4-5 मिमी स्टेनलेस स्टील
• किमान दोन स्ट्रक्चरल फास्टनर्स
• काठ अंतर अनुपालन

3.3 साहित्य ग्रेड आणि गंज प्रतिकार

सर्वाधिक प्रीमियमस्टेनलेस स्टील छतावरील हुकSUS304 किंवा SUS316 वापरा.

• SUS304: अंतर्देशीय वातावरणासाठी योग्य
• SUS316: किनारी किंवा जास्त क्षारता असलेल्या प्रदेशांसाठी शिफारस केलेले

गंज कालांतराने क्रॉस-सेक्शनल ताकद कमी करते. 25-वर्षांच्या डिझाइन लाइफ सिस्टमसाठी, सामग्रीची निवड पर्यावरणीय एक्सपोजर श्रेणीशी जुळली पाहिजे (ISO 9223).

3.4 जलरोधक एकत्रीकरण

टाइल उचलणे अंडरलेमेंटचे तात्पुरते प्रदर्शन तयार करते. अयोग्य रिसेटिंग किंवा फ्लॅशिंग गहाळ केल्याने गळतीचा धोका वाढतो.

सर्वोत्तम सराव:

• EPDM सीलिंग पॅड
• आवश्यक तेथे सुसंगत फ्लॅशिंग
• जास्त शक्ती ऐवजी टाइल ट्रिमिंग

3.5 राफ्टर लेआउटसह सुसंगतता

हुक प्लेसमेंट राफ्टर स्पेसिंगद्वारे मर्यादित आहे, सामान्यत: 400-600 मिमी. जर हुक भूमिती पार्श्व ऑफसेटला अनुमती देत ​​नसेल, तर स्थापना अकार्यक्षम होते आणि संरचनात्मकदृष्ट्या तडजोड होते.

प्रगतसौर छतावरील हुकडिझाईन्समध्ये फरशा ताणल्याशिवाय स्ट्रक्चरल सदस्यांशी संरेखित करण्यासाठी पार्श्व समायोजनक्षमता समाविष्ट आहे.

4. जोखीम विश्लेषण: चुकीच्या छप्पर हुक निवडीचे परिणाम

अयोग्यटाइल छप्पर सौर माउंटिंगघटक निवड वाढते:

• स्थापना वेळ 15-30% ने
• तुटलेल्या टाइल्समुळे साहित्याचा अपव्यय
• गळतीच्या दाव्यांसाठी वॉरंटी एक्सपोजर
• पवन उत्थान घटना अंतर्गत स्ट्रक्चरल दायित्व

पवन-प्रेरित बिघाड रूफटॉप सोलर सिस्टीममध्ये दस्तऐवजीकरण केले गेले आहे जेथे अपर्याप्त संलग्नक पद्धती वापरल्या गेल्या होत्या (Kopp et al., 2012). मॉड्युलवर अनेकदा प्राथमिक लक्ष वेधले जात असताना, संलग्नक हार्डवेअर वारंवार सिस्टम टिकून राहण्याची क्षमता निर्धारित करते.

खरेदी संघांसाठी, एकूण स्थापित खर्चामध्ये जोखीम कमी करणे समाविष्ट करणे आवश्यक आहे-केवळ हार्डवेअर युनिट किंमत नाही.

5. व्यावसायिक प्रकल्पांसाठी धोरणात्मक खरेदी विचार

बहु-साइट व्यावसायिक प्रकल्पांसाठी, मानकीकरण aटाइल छतासाठी सोलर माउंटिंगसमाधान सुधारते:

• इन्व्हेंटरी नियंत्रण
• स्थापना प्रशिक्षण कार्यक्षमता
• गुणवत्ता हमी सुसंगतता
• दीर्घकालीन देखभाल अंदाज

तथापि, मानकीकरण अभियांत्रिकी अनुकूलता ओव्हरराइड करू नये. सक्षम निर्माता निवडणे हा योग्य दृष्टीकोन आहे:

• संरचनात्मक चाचणी अहवाल प्रदान करणे
• समायोज्य हुक डिझाइन ऑफर
• अद्वितीय टाइल भूमितींसाठी समर्थन सानुकूलन
• मोठ्या ऑर्डरसाठी बॅचची सुसंगतता वितरित करणे

उच्च-खंड खरेदी वातावरणात, योग्य निवडणेसौर छतावरील हुक निर्माताव्यवहार खरेदी ऐवजी धोरणात्मक भागीदारी निर्णय बनतो.

6. टाइल प्रकारानुसार सौर छप्पर हुक निवड मॅट्रिक्स

अनेक व्यवस्थापित करणाऱ्या अभियांत्रिकी संघांसाठीटाइल छप्पर सौर माउंटिंगक्षेत्रांमधील प्रकल्प, एक संरचित तुलना साधन निर्णय घेण्याच्या कार्यक्षमतेत लक्षणीय सुधारणा करते. निवडण्याऐवजी एसौर छतावरील हुककेवळ देखावा किंवा किंमत यावर आधारित, निवडीमध्ये भूमिती सुसंगतता, लोड हस्तांतरण वर्तन, पर्यावरणीय प्रदर्शन आणि स्थापना सहिष्णुता विचारात घेणे आवश्यक आहे.

खालील मॅट्रिक्स छतावरील टाइल श्रेणींशी हुक प्रकार जुळण्यासाठी व्यावहारिक संदर्भ फ्रेमवर्क प्रदान करते. अंतिम अभियांत्रिकी प्रमाणीकरणाने नेहमी स्थानिक बिल्डिंग कोडच्या अनुषंगाने साइट-विशिष्ट संरचनात्मक गणनांचा विचार केला पाहिजे.

टाइल प्रकार	शिफारस केलेले हुक कॉन्फिगरेशन	समायोजन आवश्यकता	साहित्य ग्रेड	प्रतिष्ठापन जोखीम पातळी	अभियांत्रिकी नोट्स
सपाट काँक्रीट टाइल	मानक समायोज्य फ्लॅट हुक	30-50 मिमी अनुलंब समायोजन	SUS304 (अंतर्देशीय) / SUS316 (कोस्टल)	मध्यम	कम्प्रेशन तणाव टाळण्यासाठी टाइल क्लिअरन्स ≥3 मिमी सुनिश्चित करा
स्पॅनिश / रोमन वक्र टाइल	अरुंद-आर्म विस्तारित समायोज्य हुक	50 मिमी+ अनुलंब श्रेणी	SUS304 / SUS316	उच्च	वक्रता-सुसंगत वरचा हात आणि पार्श्व ऑफसेट आवश्यक आहे
स्लेट टाइल	अल्ट्रा-थिन हुक किंवा फ्लॅशिंग-इंटिग्रेटेड सिस्टम	किमान उंची, अचूक संरेखन	SUS316 ला प्राधान्य दिले	खूप उच्च	स्लेटवर पॉइंट लोड टाळा; फ्लॅशिंग एकीकरण विचारात घ्या
क्ले टाइल	प्रबलित खालच्या-आर्म समायोज्य हुक	30-40 मिमी	SUS304 / SUS316	उच्च	ओव्हरटाइटिंग प्रतिबंधित करा; एकसमान टाइल रिसीटिंग राखणे

हे निवड मॅट्रिक्स दाखवते की कोणतेही सार्वत्रिक नाहीटाइल छतासाठी छप्पर हुकअनुप्रयोग प्रत्येक कॉन्फिगरेशन टाइल भूमिती आणि संरचनात्मक वर्तनाशी संबंधित असणे आवश्यक आहे.

7. टाइल श्रेणीनुसार तपशीलवार अभियांत्रिकी विचार

7.1 सपाट काँक्रीट टाइल छप्पर: नियंत्रित क्लिअरन्ससह स्ट्रक्चरल स्थिरता

वक्र किंवा स्लेट छप्परांच्या तुलनेत फ्लॅट टाइल सिस्टम तुलनेने इंस्टॉलर-अनुकूल असतात. तथापि, अयोग्य हुक उंचीची निवड अद्याप टाइल कॉम्प्रेशन किंवा उत्थान अस्थिरता निर्माण करू शकते.

मुख्य अभियांत्रिकी फोकस क्षेत्रे:

• हुक हाताची जाडी पवन उत्थान अंतर्गत वाकण्याला प्रतिकार करण्यासाठी पुरेशी आहे
• बेस प्लेट रुंदी मानक राफ्टर अंतराशी सुसंगत (400-600 मिमी)
• प्रति हुक किमान दोन स्ट्रक्चरल लॅग स्क्रू
• ASCE 7 विंड लोड गणना आवश्यकतांचे पालन

उच्च-वाऱ्याच्या क्षेत्रांमध्ये, छताच्या क्षेत्राच्या वर्गीकरणानुसार (ASCE, 2022) उत्थान शक्ती 2.0 kPa पेक्षा जास्त असू शकते. म्हणून, ए निवडताना फास्टनर्सचा स्वीकार्य पुल-आउट प्रतिरोध सत्यापित करणे आवश्यक आहेसपाट टाइल छतासाठी सोलर माउंटिंग.

7.2 स्पॅनिश / रोमन टाइल छप्पर: वक्रता आणि लोड हस्तांतरण व्यवस्थापित करणे

वक्र टाइल सिस्टम असममित लोड पथ सादर करतात. हुकने ताण एकाग्रता निर्माण न करता अवतल आणि बहिर्वक्र टाइल पृष्ठभागांदरम्यान पूल करणे आवश्यक आहे.

गंभीर डिझाइन पॅरामीटर्स:

• वरच्या हाताची वक्रता सहिष्णुता
• राफ्टर संरेखनासाठी पार्श्व समायोजितता
• शिखर टाइल रिज साफ करण्यासाठी विस्तारित उभ्या उंची
• विलक्षण लोडिंग परिस्थितीत स्ट्रक्चरल चाचणी

कारण वक्र टाईल्समध्ये अनेकदा इन्स्टॉलेशन दरम्यान तुटण्याचे प्रमाण जास्त असते, समायोज्य निवडतानासौर छतावरील हुकरीवर्क खर्च कमी करते आणि इंस्टॉलेशन सायकल कमी करते.

7.3 स्लेट टाइल छप्पर: अचूक अभियांत्रिकी आणि जोखीम कमी करणे

स्लेट रूफ इंस्टॉलेशन्सना सर्वोच्च अभियांत्रिकी विषयाची मागणी आहे. चिकणमाती किंवा काँक्रीटच्या विपरीत, स्लेट प्रभाव किंवा केंद्रित टॉर्क सहन करू शकत नाही.

साठीस्लेट छतासाठी सोलर माउंटिंगसिस्टम, विचार करा:

• लो-प्रोफाइल हुक भूमिती
• जलरोधक झिल्ली संरक्षणासह प्री-ड्रिलिंग धोरण
• जेथे परवानगी असेल तेथे मेटल फ्लॅशिंगसह एकत्रीकरण
• दीर्घकालीन टिकाऊपणा सुनिश्चित करण्यासाठी गंज-प्रतिरोधक SUS316 चा वापर

स्लेटच्या छतावरील स्थापनेतील त्रुटींमुळे वारंवार अव्यक्त बिघाड होतो—सूक्ष्म क्रॅक जे फ्रीझ-थॉ चक्रांमुळे पसरतात (इंटरनॅशनल कोड कौन्सिल, 2021).

7.4 क्ले टाइल छप्पर: ठिसूळपणा आणि टॉर्क नियंत्रित करणे

क्ले टाइल्स कमी तन्य शक्ती आणि मर्यादित झुकण्याची सहनशीलता दर्शवतात. फास्टनर्सचे जास्त घट्ट करणे हे तुटण्याचे सर्वात सामान्य कारण आहे.

सर्वोत्तम पद्धती:

• टॉर्क-नियंत्रित फास्टनिंग साधने
• हुक क्लिअरन्ससाठी एकसमान टाइल ट्रिमिंग
• तणाव-वितरण बेस प्लेट डिझाइन
• टाइल रिसीटिंग नंतर व्हिज्युअल तपासणी

प्रबलित निवडत आहेस्टेनलेस स्टील छतावरील हुकचिकणमाती छप्पर प्रणालींमध्ये संरचनात्मक विश्वासार्हता सुधारते.

8. सामान्य इंस्टॉलेशन चुका ज्यामुळे प्रकल्पाचा धोका वाढतो

संपूर्ण व्यावसायिकटाइल छप्पर सौर माउंटिंगप्रकल्पांमध्ये, पुढील आवर्ती चुका खर्च वाढण्यास आणि दीर्घकालीन दायित्वास कारणीभूत ठरतात:

8.1 सर्व टाइल प्रकारांसाठी युनिव्हर्सल हुक वापरणे

सिंगल हुक मॉडेल वापरून प्रमाणित करण्याचा प्रयत्न केल्याने अनेकदा चुकीचे संरेखन आणि टाइलचे नुकसान होते. भूमिती-विशिष्ट उपाय आवश्यक आहेत.

8.2 पवन भार झोन फरक दुर्लक्षित करणे

छताचे कोपरे आणि कडा उच्च उत्थान शक्ती अनुभवतात. हुक अंतर स्ट्रक्चरल कोड अंतर्गत झोन वर्गीकरण प्रतिबिंबित करणे आवश्यक आहे.

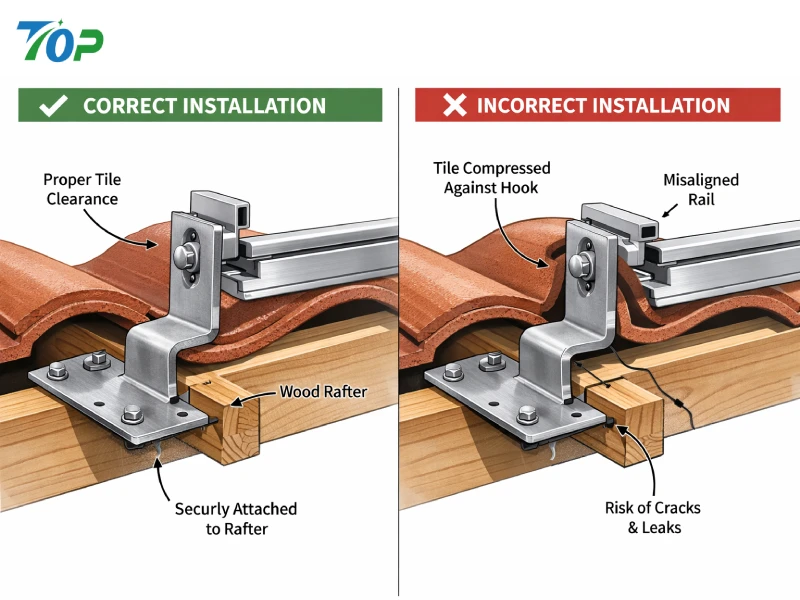

8.3 अपुरी टाइल क्लिअरन्स

थेट टाइल-टू-हुक संपर्क ठिसूळ छप्पर सामग्रीमध्ये भार हस्तांतरित करतो, ज्यामुळे फ्रॅक्चरचा धोका वाढतो.

8.4 फास्टनर एम्बेडमेंटची अपुरी खोली

फास्टनर पुल-आउट क्षमता एम्बेडमेंट खोली आणि लाकडाच्या घनतेवर अवलंबून असते (अमेरिकन वुड कौन्सिल, 2018). या पॅरामीटर्सना कमी लेखल्याने सिस्टम सुरक्षा मार्जिन कमी होते.

8.5 थर्मल विस्तारासाठी खाते अयशस्वी

स्टेनलेस स्टील आणि ॲल्युमिनियम माउंटिंग रेल वेगवेगळ्या दराने विस्तारतात. अयोग्य डिझाइनमुळे हुक कनेक्शनमध्ये दीर्घकालीन ताण येऊ शकतो.

9. स्थापना कार्यक्षमता आणि श्रम खर्च ऑप्टिमायझेशन

योग्य निवडत आहेसौर छतावरील हुक निर्मातास्थापना कार्यक्षमतेवर लक्षणीय परिणाम करू शकतात.

फील्ड उत्पादकता सुधारणारी वैशिष्ट्ये:

• पूर्व-एकत्रित समायोज्य घटक
• स्ट्रक्चरल लोड दस्तऐवजीकरण साफ करा
• मोठ्या खरेदी ऑर्डरसाठी बॅचची सुसंगतता
• सुसंगत रेल्वे इंटरफेस डिझाइन

बांधकाम उत्पादकतेतील अभ्यास दर्शविते की स्थापना सुलभीकरण पुनरावृत्ती प्रणालींमध्ये श्रम वेळ 10-25% कमी करते (गोल्ड आणि जॉयस, 2014). मोठ्या रूफटॉप सोलर पोर्टफोलिओमध्ये, अशा बचतीमुळे प्रकल्पाच्या मार्जिनवर परिणाम होतो.

10. अभियांत्रिकी लोड सत्यापन आणि दस्तऐवजीकरण

व्यावसायिक सौर विकासक आणि EPC कंत्राटदारांसाठी, दस्तऐवजीकरण आवश्यक आहे. एक विश्वासार्हसौर छतावरील हुकपुरवठादाराने प्रदान केले पाहिजे:

• यांत्रिक लोड चाचणी अहवाल
• साहित्य प्रमाणपत्रे (SUS304 / SUS316)
• मर्यादित घटक विश्लेषण डेटा (उपलब्ध असल्यास)
• गंज प्रतिकार वर्गीकरण
• गुणवत्ता नियंत्रण ट्रेसेबिलिटी रेकॉर्ड

पवन भार चाचणी संशोधन (Kopp et al., 2012) हे दर्शविते की संलग्नक अखंडता हा सहसा रूफटॉप सिस्टमच्या कार्यक्षमतेमध्ये मर्यादित घटक असतो. म्हणून, हुकची निवड गृहीतकांऐवजी यांत्रिक पुराव्यांद्वारे प्रमाणित करणे आवश्यक आहे.

11. खर्च-लाभ विश्लेषण: युनिट किमतीच्या पलीकडे

खरेदी निर्णयांमध्ये प्रारंभिक युनिट खर्चाऐवजी जीवनचक्र मूल्याचा विचार केला पाहिजे. कमी किमतीचेटाइल छतासाठी छप्पर हुकज्यामध्ये समायोज्यता किंवा स्ट्रक्चरल प्रमाणन नसल्यामुळे पुढील गोष्टी होऊ शकतात:

• उच्च टाइल बदलण्याची किंमत
• विस्तारित स्थापना कालावधी
• हवामानाच्या घटनांनंतर विमा विवाद
• दीर्घकालीन विश्वसनीयता कमी

एकूण खर्चाच्या पद्धतीमध्ये हे समाविष्ट आहे:

• साहित्याचा खर्च
• मजूर खर्च
• जोखीम कमी करण्याची किंमत
• वॉरंटी एक्सपोजर
• देखभाल अंदाज

सर्वांगीण मूल्यमापन केल्यावर, अभियंता समायोज्यसौर छतावरील हुकसिस्टीम अनेकदा मोठ्या व्यावसायिक पोर्टफोलिओमध्ये गुंतवणुकीवर चांगला परतावा देतात.

12. मोठ्या प्रकल्पांसाठी योग्य सोलर रूफ हुक उत्पादक कसा निवडावा

व्यावसायिक आणि पोर्टफोलिओ-आधारित रूफटॉप सोलर डेव्हलपमेंटमध्ये, एसौर छतावरील हुक निर्माताधोरणात्मक अभियांत्रिकी आणि जोखीम व्यवस्थापन निर्णय आहे. निर्मात्याची डिझाइन क्षमता, उत्पादन नियंत्रण आणि दस्तऐवजीकरण पारदर्शकता थेट प्रतिष्ठापन कार्यक्षमता, संरचनात्मक विश्वासार्हता आणि दीर्घकालीन मालमत्ता कार्यप्रदर्शनावर प्रभाव पाडते.

किंमत आणि वितरण वेळेचे मूल्यांकन करण्यापलीकडे, खरेदी आणि अभियांत्रिकी संघांनी सोर्सिंग करताना खालील परिमाणांचे मूल्यांकन केले पाहिजेसौर छतावरील हुकटाइल छप्पर सौर माउंटिंग प्रकल्पांसाठी प्रणाली.

12.1 अभियांत्रिकी क्षमता आणि संरचनात्मक प्रमाणीकरण

पात्र निर्मात्याने यांत्रिक प्रमाणीकरण डेटा प्रदान केला पाहिजे जो सिम्युलेटेड पवन उत्थान आणि खालच्या दाबाच्या परिस्थितीत लोड-असर क्षमता दर्शवतो.

विनंती करण्यासाठी प्रमुख कागदपत्रे:

• स्थिर लोड चाचणी अहवाल
• साहित्य तन्य शक्ती प्रमाणन
• मर्यादित घटक विश्लेषण (एफईए) दस्तऐवजीकरण
• फास्टनर सुसंगतता प्रमाणीकरण
• ISO 9223 अंतर्गत गंज प्रतिकार वर्गीकरण

छतावरील सौर प्रतिष्ठापनांमध्ये संलग्नक प्रणाली बहुतेक वेळा सर्वात कमकुवत दुवा असतात. पवन अभियांत्रिकी संशोधन पुष्टी करते की रूफटॉप-माउंटेड सिस्टम्सचे मूल्यांकन वेगळ्या घटकांऐवजी एकात्मिक संरचनात्मक असेंब्ली म्हणून केले जाणे आवश्यक आहे (Kopp et al., 2012). एक पुरवठादार जो कागदोपत्री चाचणी पुरावा देऊ शकत नाही तो टाळता येण्याजोगा प्रकल्प जोखीम सादर करतो.

12.2 सामग्रीची गुणवत्ता आणि शोधण्यायोग्यता

सर्वाधिक उच्च-कार्यक्षमतास्टेनलेस स्टील छतावरील हुकSUS304 किंवा SUS316 स्टेनलेस स्टील पासून उत्पादित केले जातात. तथापि, केवळ साहित्य श्रेणी अपुरी आहे; शोधण्यायोग्यता आणि सातत्य तितकेच महत्वाचे आहे.

पोर्टफोलिओ-स्केल खरेदीसाठी, गुणवत्ता नियंत्रण प्रणालींमध्ये हे समाविष्ट असावे:

• बॅच-स्तरीय साहित्य प्रमाणन
• आयामी सहिष्णुता तपासणी
• पृष्ठभाग समाप्त सुसंगतता तपासा
• वेल्ड अखंडता तपासणी (लागू असल्यास)

गंज कालांतराने प्रभावी क्रॉस-सेक्शनल एरिया आणि स्ट्रक्चरल ताकद कमी करते. किनार्यावरील किंवा उच्च आर्द्रता असलेल्या प्रदेशांसाठी, SUS316 ची शिफारस 25 वर्षांच्या डिझाइन टिकाऊपणासाठी केली जाते.

12.3 समायोज्यता आणि SKU ऑप्टिमायझेशन

मॉड्यूलर समायोज्य हुक डिझाइन ऑफर करणारे उत्पादक यादीतील जटिलता कमी करतात. अनेक स्थिर-उंची मॉडेल्स साठवण्याऐवजी, समायोज्यटाइल छतासाठी छप्पर हुकसिस्टीम सपाट, चिकणमाती आणि मध्यम वक्रता टाइल्स कव्हर करू शकतात.

ही लवचिकता सुधारते:

• वेअरहाऊस कार्यक्षमता
• स्थापना अनुकूलता
• कमी फील्ड बदल
• जलद खरेदी चक्र

जीवनचक्र किमतीच्या दृष्टीकोनातून, कमी किमतीच्या स्थिर-भूमिती पर्यायांच्या तुलनेत अनुकूलनीय हुक प्रणाली वारंवार उच्च दीर्घकालीन मूल्य प्रदान करतात.

12.4 उत्पादन क्षमता आणि पुरवठा स्थिरता

मोठ्या व्यावसायिक सौर पोर्टफोलिओना सुसंगत वितरण वेळापत्रक आवश्यक आहे. माउंटिंग हार्डवेअरमध्ये पुरवठ्यातील व्यत्यय इंस्टॉलेशन क्रूला विलंब करू शकतो आणि कमिशनिंग टाइमलाइनवर परिणाम करू शकतो.

एक विश्वासार्हटाइल छतासाठी सोलर माउंटिंगपुरवठादाराने दाखवावे:

• स्केलेबल उत्पादन ओळी
• लीड टाइम पारदर्शकता
• निर्यात लॉजिस्टिक क्षमता
• सुसंगत आयामी पुनरावृत्तीक्षमता

सुसंगतता विशेषतः महत्वाची आहे कारण हुकची उंची किंवा बेस प्लेट संरेखनातील मितीय फरकामुळे छतावरील लांबच्या लांबीमध्ये रेलचे अलाइनमेंट होऊ शकते.

13. व्यावसायिक प्रतिष्ठापनांसाठी अभियांत्रिकी सहयोग मॉडेल

व्यावसायिक आणि बहु-बिल्डिंग रूफटॉप पोर्टफोलिओसाठी, इंस्टॉलर आणि कंपनी यांच्यातील सहयोगसौर छतावरील हुक निर्मातासामग्रीचे बिल अंतिम करण्यापूर्वी घडले पाहिजे.

ऑप्टिमाइझ केलेल्या वर्कफ्लोमध्ये सामान्यत: समाविष्ट असते:

1. छप्पर संरचना दस्तऐवजीकरण पुनरावलोकन
2. टाइल प्रकार ओळखणे आणि जाडी मोजणे
3. स्थानिक कोडनुसार वारा आणि बर्फ लोड गणना
4. हुक अंतर लेआउट नियोजन
5. स्ट्रक्चरल फास्टनर तपशील
6. प्रोटोटाइप प्रमाणीकरण (आवश्यक असल्यास)

पूर्व-बांधकाम दरम्यान या चरणांचे एकत्रीकरण बदल ऑर्डर आणि फील्ड समायोजन कमी करते. ASCE 7 (2022) नुसार, रूफटॉप सिस्टीमने झोन-विशिष्ट पवन उत्थान दाबांना जबाबदार धरले पाहिजे. संलग्नक टप्प्यावर अभियांत्रिकी इनपुट अनुपालन सुनिश्चित करते आणि संरचनात्मक लवचिकता सुधारते.

14. टाइल छतावरील सौर माउंटिंगसाठी दीर्घकालीन कार्यक्षमतेचा विचार

मूल्यमापन करतानासौर छतावरील हुकप्रणाली, दीर्घकालीन विश्वासार्हता प्रारंभिक स्थापना कार्यक्षमतेइतकीच महत्त्वाची आहे.

14.1 थर्मल विस्तार आणि थकवा

सोलर माउंटिंग रेल सामान्यत: ॲल्युमिनियमचे असतात, तर हुक स्टेनलेस स्टीलचे असतात. सामग्रीमधील विभेदक विस्तार कनेक्शन बिंदूंवर चक्रीय ताण आणतो. 25 वर्षांच्या सेवा जीवनात, थकवा प्रतिरोध प्रासंगिक बनतो.

14.2 गंज पर्यावरण वर्गीकरण

ISO 9223 वातावरणातील संक्षारकता पातळीचे वर्गीकरण करते. किनारी वातावरणात (C4–C5 श्रेणी) उच्च गंज-प्रतिरोधक सामग्रीची आवश्यकता असते. अशा परिस्थितीत, खड्डे गंज टाळण्यासाठी SUS316 ची शिफारस केली जाते.

14.3 देखभाल सुलभता

हुकने संपूर्ण मॉड्यूल काढल्याशिवाय तपासणी प्रवेशास अनुमती दिली पाहिजे. कार्यक्षम देखभाल डिझाइन दीर्घकालीन ऑपरेशनल स्थिरता सुधारते.

15. सोलर रूफ हुक बद्दल वारंवार विचारले जाणारे प्रश्न

15.1 एक सौर छतावरील हुक सर्व प्रकारच्या टाइलमध्ये बसू शकतो का?

क्र. टाइलची भूमिती लक्षणीयरीत्या बदलते. समायोज्य डिझाईन्समध्ये अनेक टाइल श्रेणींचा समावेश असू शकतो, परंतु स्लेट आणि उच्च वक्र स्पॅनिश टाइल्सना अनेकदा विशेष कॉन्फिगरेशनची आवश्यकता असते.

15.2 हुक निवडण्यापूर्वी मी टाइलची उंची कशी मोजू?

टाइलची एकूण जाडी आणि ओव्हरलॅपची उंची मोजा. निवडलेल्या हुकची उंची टाइलची पृष्ठभाग दाबल्याशिवाय पुरेशी मंजुरी प्रदान करते याची खात्री करा.

15.3 तटीय टाइल छतावरील सौर माउंटिंगसाठी कोणती सामग्री सर्वोत्तम आहे?

उच्च क्षारता किंवा सागरी वातावरणासाठी सुधारित गंज प्रतिकारामुळे SUS316 स्टेनलेस स्टीलची शिफारस केली जाते.

15.4 प्रति किलोवॅटसाठी किती छतावरील हुक आवश्यक आहेत?

हुकचे प्रमाण पवन क्षेत्र वर्गीकरण, मॉड्यूल आकार आणि रेल्वे स्पॅनवर अवलंबून असते. संरचनात्मक गणना ASCE 7 लोड निकषांचे पालन करणे आवश्यक आहे.

15.5 सौर छतावरील हुकांना चमकणे आवश्यक आहे का?

काही टाइल छप्पर प्रणालींमध्ये, दीर्घकालीन गळती प्रतिबंध वाढविण्यासाठी फ्लॅशिंग किंवा वॉटरप्रूफ झिल्ली एकत्रीकरणाची शिफारस केली जाते.

15.6 स्थापनेदरम्यान टाइल क्रॅक कशामुळे होते?

सामान्य कारणांमध्ये अपुरा क्लिअरन्स, ओव्हरटाइटनिंग, अयोग्य उचलण्याचे तंत्र आणि असमान लोड वितरण यांचा समावेश होतो.

15.7 प्रतिष्ठापन वेळ कसा कमी केला जाऊ शकतो?

समायोज्य प्री-असेम्बल हुक आणि प्रमाणित रेल्वे इंटरफेस वापरल्याने स्थापना कार्यक्षमतेत लक्षणीय सुधारणा होते.

16. धोरणात्मक निष्कर्ष: अभियांत्रिकी अचूकता प्रकल्पाची नफा वाढवते

योग्य निवडत आहेसौर छतावरील हुकa साठीटाइल छतावरील सोलर माउंटिंग सिस्टमएक बहुआयामी अभियांत्रिकी निर्णय आहे. टाइल भूमिती, लोड हस्तांतरण वर्तन, गंज वातावरण आणि स्थापना कार्यप्रवाह या सर्वांचे एकत्रित मूल्यांकन करणे आवश्यक आहे.

व्यावसायिक स्तरावरील प्रकल्पांसाठी, संलग्नक प्रणाली निर्धारित करते:

• स्ट्रक्चरल अनुपालन
• स्थापना उत्पादकता
• वॉरंटी एक्सपोजर
• लाइफसायकल देखभाल खर्च
• पोर्टफोलिओ-स्तरीय विश्वसनीयता

एक चांगले डिझाइन केलेले बदलानुकारीटाइल छतासाठी छप्पर हुकअनुप्रयोग फील्ड अनिश्चितता कमी करते, लोड वितरण सुधारते आणि जलरोधक अखंडता वाढवते. दस्तऐवजीकरणीय स्ट्रक्चरल प्रमाणीकरण आणि उत्पादन सुसंगततेद्वारे समर्थित असताना, अशा प्रणाली दीर्घकालीन स्थिरता आणि मोजता येण्याजोग्या खर्चाचे फायदे प्रदान करतात.

संलग्नक स्तरावर अभियांत्रिकी अचूकता थेट सुधारित प्रकल्प मार्जिन आणि कमी ऑपरेशनल जोखीम मध्ये अनुवादित करते. इंस्टॉलर्स, ईपीसी कॉन्ट्रॅक्टर्स आणि खरेदी टीमसाठी टाइल रूफ सोलर पोर्टफोलिओ व्यवस्थापित करण्यासाठी, योग्य निवडसौर छतावरील हुक निर्माताहा केवळ सोर्सिंगचा निर्णय नाही - ती एक संरचनात्मक रणनीती आहे.

संदर्भ

• अमेरिकन सोसायटी ऑफ सिव्हिल इंजिनिअर्स. (२०२२).इमारती आणि इतर संरचनांसाठी किमान डिझाइन लोड आणि संबंधित निकष (ASCE/SEI 7-22). ASCE.
• अमेरिकन वुड कौन्सिल. (२०१८).लाकूड बांधकामासाठी राष्ट्रीय डिझाइन तपशील (NDS). अमेरिकन वुड कौन्सिल.
• आंतरराष्ट्रीय मानकीकरण संस्था. (2012).ISO 9223: धातू आणि मिश्रधातूंचे गंज — वातावरणातील गंज — वर्गीकरण. आयएसओ.
• आंतरराष्ट्रीय संहिता परिषद. (२०२१).आंतरराष्ट्रीय निवासी कोड (IRC). आयसीसी.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). छतावरील सौर पॅनेलवर वारा वाहतो.जर्नल ऑफ विंड इंजिनीअरिंग अँड इंडस्ट्रियल एरोडायनॅमिक्स, 111, 100-111.
