सौर कुंपण वारा बोगदा चाचणी: स्ट्रक्चरल स्थिरतेसाठी अभियांत्रिकी प्रमाणीकरण
सौर कुंपण प्रणाली परिमिती संरक्षण पायाभूत सुविधांसह अक्षय ऊर्जा निर्मितीचे एकीकरण करण्यासाठी एक महत्त्वपूर्ण उपाय बनत आहे. औद्योगिक सुविधा, व्यावसायिक साइट्स, लॉजिस्टिक पार्क्स आणि युटिलिटी प्रोजेक्ट्समध्ये सौर प्रतिष्ठापने पुढे सरकत असताना, अभियांत्रिकी विश्वासार्हता हा मुख्य मूल्यमापन घटक बनला आहे.सौर कुंपणपवन बोगदा चाचणीमोठ्या प्रमाणावर तैनातीपूर्वी वायुगतिकीय वर्तन, संरचनात्मक प्रतिसाद आणि दीर्घकालीन स्थिरता यांचे विश्लेषण करण्यासाठी एक वैज्ञानिक पद्धत प्रदान करते.
EPC कॉन्ट्रॅक्टर्स, सोलर इन्स्टॉलर्स आणि फोटोव्होल्टेइक वितरकांसाठी, विश्वासार्ह सोलर फेन्सिंग सोल्यूशन निवडणे हे केवळ ऊर्जा उत्पादनाशी संबंधित नाही. माउंटिंग स्ट्रक्चर पर्यावरणीय भार सहन करू शकते, स्थापना प्रक्रिया सुलभ करू शकते आणि भविष्यातील देखभाल जोखीम कमी करू शकते याची खात्री करणे देखील आहे.
हा तांत्रिक श्वेतपत्र स्पष्ट करतो की वारा भार फोटोव्होल्टेइक कुंपणाच्या संरचनेवर कसा परिणाम करतो, पवन बोगद्याचे प्रमाणीकरण का महत्त्वाचे आहे आणि अभियांत्रिकी-केंद्रित डिझाइन सौर कुंपण प्रणालीची एकूण विश्वासार्हता कशी सुधारते.
सौर कुंपण अभियांत्रिकीमध्ये वारा प्रतिरोध हा एक गंभीर घटक का बनला आहे
पारंपारिक कुंपण प्रणाली प्रामुख्याने भौतिक संरक्षणासाठी तयार करण्यात आली होती. तथापि, फोटोव्होल्टेइक कुंपणांनी अतिरिक्त अभियांत्रिकी आवश्यकता सादर केल्या आहेत कारण सौर मॉड्यूल संरचनेची वायुगतिकीय वैशिष्ट्ये बदलतात.
पारंपारिक धातूच्या कुंपणाच्या विपरीत, पीव्ही कुंपण प्रणालींमध्ये सौर पॅनेल, माउंटिंग रेल, क्लॅम्प आणि सपोर्टिंग पोस्ट समाविष्ट आहेत. हे घटक पवन शक्तींच्या पृष्ठभागावर अतिरिक्त संपर्क निर्माण करतात. जेव्हा वारा संरचनेतून किंवा त्याच्या आजूबाजूला जातो, तेव्हा दबावातील फरक महत्त्वपूर्ण भार निर्माण करू शकतात जे संपूर्ण माउंटिंग सिस्टमद्वारे सुरक्षितपणे हस्तांतरित केले जाणे आवश्यक आहे.
व्यावसायिकरित्या डिझाइन केलेल्या सौर कुंपण प्रणालीमध्ये संपूर्ण संरचनात्मक साखळीचा विचार करणे आवश्यक आहे:
- सौर पॅनेल पृष्ठभाग लोडिंग
- मॉड्यूल आणि माउंटिंग रेल दरम्यान कनेक्शनची ताकद
- पोस्ट आणि फाउंडेशनद्वारे लोड हस्तांतरण
- बाह्य परिस्थितीत सामग्रीची टिकाऊपणा
- प्रकल्प अंमलबजावणी दरम्यान प्रतिष्ठापन अचूकता
EPC कंपन्यांसाठी, संरचनात्मक विश्वासार्हता थेट प्रकल्पाच्या कामगिरीवर परिणाम करते. स्थिर डिझाईन अनपेक्षित ऑनसाइट ऍडजस्टमेंट कमी करण्यात मदत करते, इंस्टॉलेशनची कार्यक्षमता सुधारते आणि स्ट्रक्चरल हालचाल किंवा घटक बिघाडामुळे होणाऱ्या विक्रीनंतरच्या समस्यांची शक्यता कमी करते.
फोटोव्होल्टेइक फेंस स्ट्रक्चर्सवर पवन भार समजून घेणे
फोटोव्होल्टेइक संरचना अभियांत्रिकीमध्ये विचारात घेतलेल्या पर्यावरणीय घटकांपैकी पवन भार हा एक महत्त्वाचा घटक आहे. वाऱ्याने निर्माण केलेले बल हे वाऱ्याचा वेग, हवेची घनता, संरचनेची भूमिती, स्थापनेची उंची आणि स्थानिक पर्यावरणीय परिस्थिती यासह अनेक चलांवर अवलंबून असते.
सौर कुंपण प्रणालीवर वाऱ्याचा दाब कसा कार्य करतो
जेव्हा वारा सौर कुंपणाच्या संरचनेपर्यंत पोहोचतो, तेव्हा सिस्टमच्या विविध भागात दाब वितरीत केला जातो. सोलर मॉड्युलच्या पुढच्या पृष्ठभागावर वाऱ्याचा थेट दाब जाणवतो, तर मागील बाजूस हवा प्रवाहाच्या परिस्थितीनुसार सक्शन प्रभाव जाणवू शकतो.
या शक्ती संपूर्ण संरचनेत वेगवेगळे ताण बिंदू तयार करतात. सर्वाधिक भार बहुतेकदा सुमारे केंद्रित असतात:
- मॉड्यूल माउंटिंग पॉइंट्स
- रेल्वे कनेक्शन
- फास्टनिंग घटक
- अनुलंब समर्थन पोस्ट
- फाउंडेशन कनेक्शन क्षेत्रे
संपूर्ण सौर कुंपण वारा भार गणना या शक्ती संरचनेतून कसे हलतात याचे मूल्यांकन करते. उद्दिष्ट केवळ जास्तीत जास्त दबाव समजून घेणे हेच नाही तर प्रत्येक घटक स्थिर अभियांत्रिकी प्रणाली म्हणून एकत्रितपणे कार्य करते याची खात्री करणे देखील आहे.
खराब डिझाइन केलेल्या स्ट्रक्चर्समध्ये जास्त विकृती, सैल कनेक्शन किंवा कमी सेवा आयुष्य यासारख्या समस्या येऊ शकतात. म्हणून, वारा-प्रतिरोधक डिझाइन स्थापनेनंतर ऐवजी प्रारंभिक अभियांत्रिकी टप्प्यापासून विचारात घेणे आवश्यक आहे.
फोटोव्होल्टेइक कुंपण स्ट्रक्चरल स्थिरता प्रभावित करणारे मुख्य घटक
सौर कुंपणाची संरचनात्मक कामगिरी अनेक परस्परसंबंधित घटकांवर अवलंबून असते. विश्वासार्ह प्रणालीसाठी सामग्री, भूमिती आणि स्थापनेच्या परिस्थितींमध्ये संतुलित डिझाइन आवश्यक आहे.
1. सौर मॉड्यूल व्यवस्था आणि पृष्ठभाग एक्सपोजर
वारा कुंपणाशी कसा संवाद साधतो हे सौर पॅनेल ठरवतात. मोठ्या उघड्या पृष्ठभागामुळे उच्च वायुगतिकीय शक्ती निर्माण होऊ शकतात, विशेषत: खुल्या भागात जेथे हवेचा प्रवाह कमी प्रतिबंधित आहे.
संरचना अपेक्षित पर्यावरणीय भार हाताळू शकते याची खात्री करण्यासाठी अभियंत्यांनी मॉड्यूल अभिमुखता, अंतर आणि स्थापना कॉन्फिगरेशनचे मूल्यांकन करणे आवश्यक आहे.
2. माउंटिंग स्ट्रक्चर डिझाइन

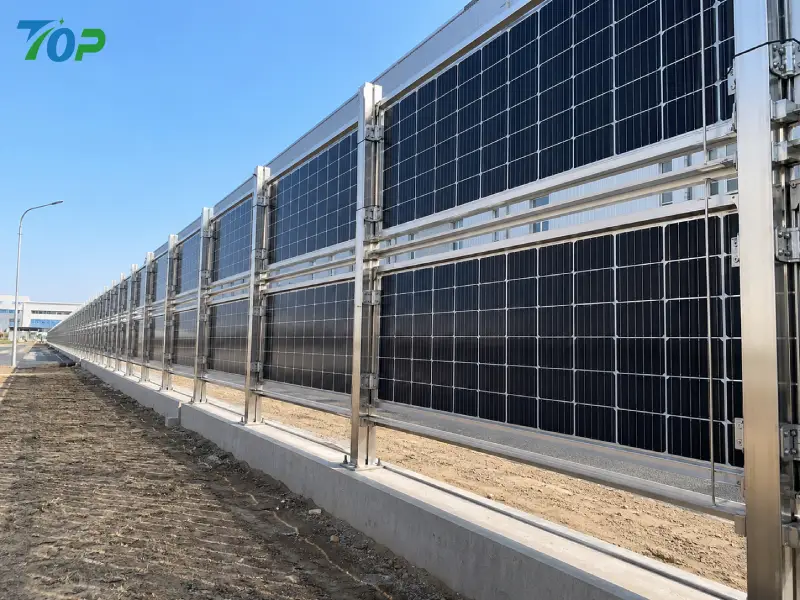

माउंटिंग स्ट्रक्चर सौर कुंपणाचे लोड-बेअरिंग फ्रेमवर्क म्हणून कार्य करते. रेल, क्लॅम्प्स आणि सपोर्ट प्रोफाईलने शक्ती समान रीतीने वितरीत केली पाहिजे आणि संपूर्ण सिस्टम लाइफसायकलमध्ये यांत्रिक स्थिरता राखली पाहिजे.
योग्यरित्या इंजिनीयर केलेली सोलर माउंटिंग स्ट्रक्चर तणाव एकाग्रता कमी करून आणि स्थानिकीकृत अपयश टाळण्यात मदत करून विश्वासार्हता सुधारते.
3. फाउंडेशन आणि ग्राउंड कनेक्शन
सोलर फेंस स्ट्रक्चरल व्हॅलिडेशनमध्ये पवन बोगद्याच्या चाचणीची भूमिका
फोटोव्होल्टेइक कुंपण प्रणालीसाठी, वारा कार्यप्रदर्शन ही केवळ एक सैद्धांतिक गणना समस्या नाही तर संरचनात्मक प्रमाणीकरण आव्हान देखील आहे. सौर कुंपण हलक्या वजनाच्या माउंटिंग स्ट्रक्चर्ससह मोठ्या एक्सपोज्ड फोटोव्होल्टेइक पृष्ठभागांना एकत्र करत असल्यामुळे, वायुप्रवाह परस्परसंवाद यांत्रिक कार्यक्षमतेवर लक्षणीय परिणाम करू शकतो.
सौर कुंपण पवन बोगदा चाचणीमोठ्या प्रमाणात तैनातीपूर्वी वास्तविक वायुप्रवाह परिस्थिती संपूर्ण पीव्ही कुंपण प्रणालीवर कसा परिणाम करते याचे मूल्यांकन करण्यासाठी एक अभियांत्रिकी पद्धत प्रदान करते. केवळ सोप्या गणनेवर अवलंबून राहण्याऐवजी, पवन बोगदा चाचणी अभियंत्यांना वायुगतिकीय वर्तनाचे निरीक्षण करण्यास, वाऱ्याच्या दाब वितरणाचे मोजमाप करण्यास आणि गंभीर संरचनात्मक लोडिंग क्षेत्रे ओळखण्यास अनुमती देते.
पारंपारिक पवन भार गणना नेहमीच पुरेशी का नसते
पारंपारिक पवन भार गणना फोटोव्होल्टेइक संरचना डिझाइनसाठी एक महत्त्वाचा पाया आहे. हे प्रादेशिक वारा परिस्थिती आणि संरचनात्मक मापदंडांवर आधारित अंदाजे पर्यावरणीय भार प्रदान करते.
तथापि, सौर कुंपण प्रणालींमध्ये विशिष्ट वायुगतिकीय वैशिष्ट्ये आहेत जी जटिल वायुप्रवाह वर्तन तयार करू शकतात.
बंद बिल्डिंग स्ट्रक्चर्सच्या विपरीत, फोटोव्होल्टेइक कुंपण सामान्यत: उघड्या संरचना असतात जेथे वारा सौर मॉड्यूल्सच्या आसपास, दरम्यान आणि मागे जाऊ शकतो. हा वायुप्रवाह परस्परसंवाद कुंपणाच्या विविध भागात असमान दाब वितरण तयार करू शकतो.
सौर कुंपण प्रणालीच्या वास्तविक पवन प्रतिसादावर अनेक घटक प्रभाव टाकू शकतात:
- अनुलंब मॉड्यूल अभिमुखता
- पॅनेल अंतर आणि एअरफ्लो अंतर
- कुंपण उंची आणि उघड क्षेत्र
- कुंपणाच्या मांडणीशी संबंधित वाऱ्याची दिशा
- आसपासच्या इमारती किंवा लँडस्केप परिस्थिती
म्हणून, पवन चाचणीद्वारे अभियांत्रिकी प्रमाणीकरण सैद्धांतिक डिझाइन गृहीतके आणि वास्तविक-जगातील वायुगतिकीय वर्तन यांच्यातील अंतर कमी करण्यास मदत करते.
अनुलंब फोटोव्होल्टेइक कुंपण संरचनांचे वायुगतिकीय वर्तन
बहुतेक सौर कुंपण अनुप्रयोग अनुलंब आरोहित फोटोव्होल्टेइक मॉड्यूल्स वापरतात, ज्यामुळे पारंपारिक रूफटॉप सोलर सिस्टमच्या तुलनेत भिन्न एअरफ्लो वैशिष्ट्ये तयार होतात.
जेव्हा वारा फोटोव्होल्टेइक मॉड्यूलच्या समोरच्या पृष्ठभागावर पोहोचतो तेव्हा थेट वाऱ्याचा दाब निर्माण होतो. त्याच वेळी, पॅनेलच्या कडा आणि मागील बाजूस जाणारा वायु प्रवाह सक्शन प्रभाव निर्माण करू शकतो.
एकत्रित दाबाचा फरक वायुगतिकीय भार निर्माण करतो जो संपूर्ण स्ट्रक्चरल सिस्टमद्वारे हस्तांतरित होतो.
लोड मार्गाचे वर्णन केले जाऊ शकते:
- फोटोव्होल्टेइक मॉड्युलच्या पृष्ठभागावर काम करणारी पवन शक्ती

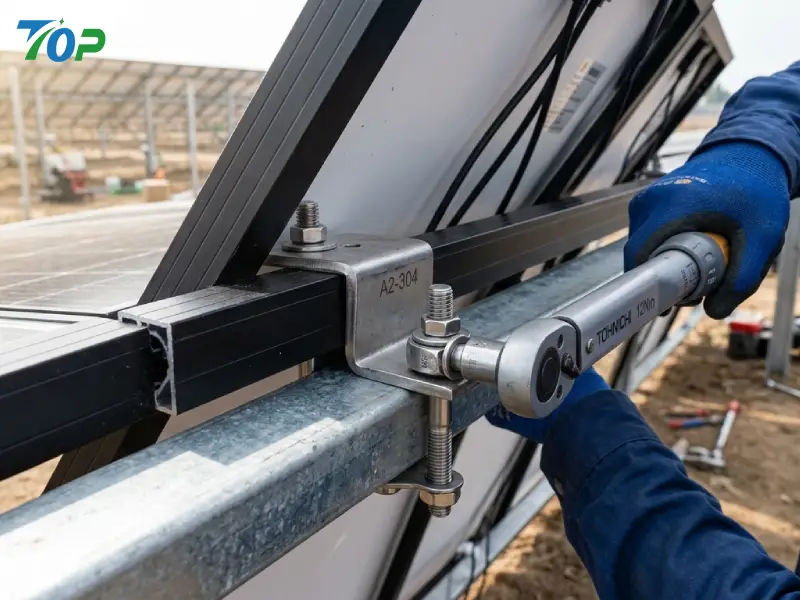

- मॉड्यूल क्लॅम्प्सद्वारे दबाव हस्तांतरित केला जातो
- माउंटिंग रेलद्वारे वितरित यांत्रिक भार
- समर्थन पोस्ट मध्ये प्रसारित सैन्याने
- भार फाउंडेशनमध्ये हस्तांतरित केला जातो
हा लोड मार्ग समजून घेणे आवश्यक आहे कारण अयशस्वी होण्याचे धोके बहुतेकदा मुख्य संरचनात्मक सदस्यांऐवजी कनेक्शन बिंदूंवर उद्भवतात.
पवन बोगद्याच्या चाचणी दरम्यान मुख्य वायुगतिकीय घटकांचे मूल्यांकन केले गेले
व्यावसायिक पवन बोगद्याचे मूल्यांकन सौर कुंपणाच्या संरचनेशी वायुप्रवाह कसा संवाद साधतो आणि जेथे अतिरिक्त डिझाइन ऑप्टिमायझेशन आवश्यक असू शकते यावर लक्ष केंद्रित करते.
महत्त्वपूर्ण मूल्यांकन घटकांमध्ये हे समाविष्ट आहे:
- वारा दाब गुणांक (Cp):अभियंते विश्लेषित करतात की उच्च-भारित प्रदेश ओळखण्यासाठी फोटोव्होल्टेइक मॉड्यूल्सच्या वेगवेगळ्या पृष्ठभागावर वाऱ्याचा दाब कसा बदलतो.
- एज लोडिंग इफेक्ट्स:सौर कुंपण ॲरेच्या बाहेरील कडांना अंतर्गत विभागांच्या तुलनेत भिन्न वायुगतिकीय शक्तींचा अनुभव येऊ शकतो कारण हवेचा प्रवाह कमी प्रतिबंधित आहे.
- अशांत प्रभाव:जवळपासच्या इमारती, झाडे किंवा औद्योगिक संरचना संरचनात्मक प्रतिसादावर परिणाम करणारे अनियमित वायुप्रवाह परिस्थिती निर्माण करू शकतात.
- पॅनेल गॅप एरोडायनॅमिक्स:फोटोव्होल्टेइक मॉड्युलमधील अंतर हवेच्या प्रवाहाची गती आणि दाब पुनर्वितरण प्रभावित करू शकते.
- कनेक्शन लोड वितरण:क्लॅम्प्स, रेल आणि सपोर्ट स्ट्रक्चर्सद्वारे एरोडायनामिक शक्तींचे हस्तांतरण कसे होते याचे अभियंते मूल्यांकन करतात.

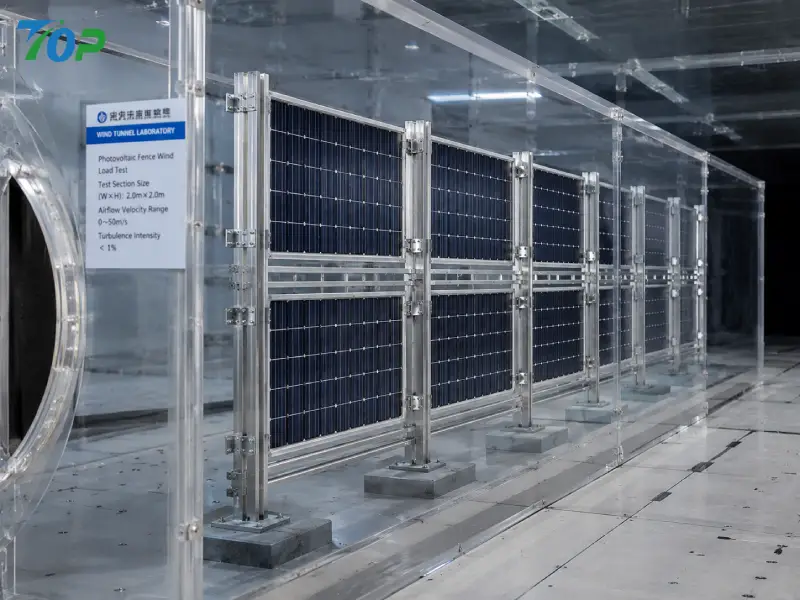

सौर कुंपण प्रणालीसाठी पवन बोगदा चाचणी पद्धत
संपूर्ण पवन बोगदा चाचणी प्रक्रियेमध्ये भौतिक मॉडेल तयार करण्यापासून ते संरचनात्मक प्रतिसाद मूल्यमापनापर्यंत अनेक अभियांत्रिकी टप्पे समाविष्ट असतात. उद्देश केवळ वाऱ्याच्या वर्तनाचे निरीक्षण करणे नाही तर अंतिम सौर कुंपण डिझाइनमध्ये सुधारणा करणे देखील आहे.
स्टेज 1: सौर कुंपण भौतिक मॉडेल तयार करणे
पहिली पायरी म्हणजे प्रातिनिधिक चाचणी मॉडेल तयार करणे जे वास्तविक फोटोव्होल्टेइक कुंपण प्रणालीची महत्त्वपूर्ण वैशिष्ट्ये अचूकपणे प्रतिबिंबित करते.
मॉडेलमध्ये गंभीर संरचनात्मक घटक समाविष्ट आहेत जसे की:
- फोटोव्होल्टेइक मॉड्यूल्स
- ॲल्युमिनियम किंवा स्टेनलेस स्टील माउंटिंग रेल
- मॉड्यूल क्लॅम्प्स
- अनुलंब समर्थन पोस्ट
- फाउंडेशन कनेक्शन प्रतिनिधित्व
मॉडेल वास्तविक प्रकल्प परिस्थिती प्रतिबिंबित करते याची खात्री करण्यासाठी अभियंते भौमितिक समानता, संरचनात्मक कॉन्फिगरेशन आणि इंस्टॉलेशन लेआउट विचारात घेतात.
स्टेज 2: पवन पर्यावरण सिम्युलेशन आणि एअरफ्लो चाचणी
चाचणी दरम्यान, वास्तविक प्रकल्प ऑपरेशन दरम्यान उद्भवू शकणाऱ्या विविध वाऱ्याच्या परिस्थितीचे अनुकरण करण्यासाठी नियंत्रित वायुप्रवाह तयार केला जातो.
अभियंते अनेक वाऱ्याच्या दिशांचे मूल्यांकन करतात कारण सौर कुंपण प्रचलित वाऱ्यांच्या तुलनेत त्यांच्या अभिमुखतेनुसार भिन्न लोडिंग परिस्थिती अनुभवू शकतात.
चाचणी यावर लक्ष केंद्रित करते:
- मॉड्यूल्समध्ये दबाव वितरण
- पॅनेलच्या अंतरांभोवती हवेचा प्रवाह नमुने
- एरोडायनामिक लोडिंगमध्ये बदल
- वाढीव संरचनात्मक ताण असलेले क्षेत्र
स्टेज 3: स्ट्रक्चरल रिस्पॉन्स मापन
वायुप्रवाह चाचणीनंतर, अभियंते विश्लेषण करतात की सौर कुंपण रचना वायुगतिकीय शक्तींना कसा प्रतिसाद देते.
मुख्य निरीक्षणांमध्ये हे समाविष्ट आहे:
- स्ट्रक्चरल विस्थापन
- कनेक्शन वर्तन
- ताण एकाग्रता क्षेत्र
- एकूणच स्थिरता कामगिरी
अपेक्षित पर्यावरणीय परिस्थितीत संरचना यांत्रिक विश्वसनीयता राखते याची पडताळणी करणे हा हेतू आहे.
स्टेज 4: चाचणी निकालांवर आधारित अभियांत्रिकी ऑप्टिमायझेशन
वारा बोगदा चाचणी ही केवळ प्रमाणीकरण प्रक्रिया नाही तर डिझाइन ऑप्टिमायझेशन साधन देखील आहे.
चाचणी निष्कर्षांवर आधारित, अभियंते सुधारू शकतात:
- माउंटिंग रेल्वे कॉन्फिगरेशन
- क्लॅम्प पोझिशनिंग
- समर्थन पोस्ट अंतर
- स्ट्रक्चरल मजबुतीकरण
- फाउंडेशन डिझाइन दृष्टिकोन
ही अभियांत्रिकी प्रक्रिया चांगली वारा प्रतिरोधकता, सुधारित प्रतिष्ठापन आत्मविश्वास आणि अधिक अंदाजे दीर्घकालीन कामगिरीसह सौर कुंपण प्रणाली तयार करण्यात मदत करते.
जरी जमिनीच्या वरच्या मजबूत घटकांसह, पाया डिझाइन आवश्यक आहे. पवन शक्ती शेवटी पोस्ट किंवा अँकरिंग सिस्टमद्वारे जमिनीवर हस्तांतरित करतात.
स्ट्रक्चरल कामगिरीचे मूल्यांकन करताना मातीची परिस्थिती, स्थापनेची खोली आणि प्रकल्पाचे वातावरण नेहमी विचारात घेतले पाहिजे.
दीर्घकालीन विश्वासार्हतेसाठी अभियांत्रिकी-आधारित सौर कुंपण डिझाइन
एरोडायनामिक विश्लेषण, सामग्रीची निवड, स्ट्रक्चरल अभियांत्रिकी आणि उत्पादन गुणवत्ता नियंत्रण यांचा एकत्रित परिणाम म्हणजे विश्वसनीय सौर कुंपण प्रणाली.
TopFenceSolar सारख्या व्यावसायिक पुरवठादारांसाठी, संपूर्ण उत्पादन विकास प्रक्रियेत अभियांत्रिकी कार्यक्षमतेचा विचार केला जातो, ज्यामुळे EPC भागीदारांना वास्तविक-जागतिक स्थापना वातावरणासाठी डिझाइन केलेले समाधान प्राप्त करण्यात मदत होते.
