ॲल्युमिनियम केबल ट्रे

ॲल्युमिनियम केबल ट्रेचा व्यावसायिक निर्माता शोधण्यासाठी किंवा सर्वसमावेशक उपायांसह नवीन सौर प्रकल्प सुरू करू इच्छित असल्यास, तुम्ही Topfencesolar शी संपर्क साधू शकता आणि आम्हाला तुमचे दीर्घकालीन भागीदार बनू द्या!

प्रणाली दीर्घायुष्यासाठी केबल व्यवस्थापन हे अनेकदा महत्त्वाचे असते. सौर केबल्स उच्च व्होल्टेज डीसी करंट वाहून नेतात आणि अनेक दशकांपासून तीव्र हवामानाच्या संपर्कात असतात.

छताच्या पृष्ठभागावर केबल्स सोडणे सुरक्षिततेला धोका आहे. Topfencesolar ब्रांडेड सोलर ॲल्युमिनियम केबल ट्रे सौर केबल वायरिंगसाठी एक समर्पित महामार्ग देते.

शारीरिक संरक्षण:ट्रे छताच्या तीक्ष्ण कडांमुळे होणारे नुकसान टाळते, सौर यंत्रणा सुरक्षितपणे चालू ठेवा.

उष्णता नष्ट होणे:केबल्ससाठी चांगल्या वेंटिलेशनसह छिद्रांच्या डिझाइनसह केबल ट्रे. हे विशेष डिझाइन प्रभावीपणे प्रतिकार आणि उष्णता संचय कमी करू शकते.

सौर केबल वैशिष्ट्यांसाठी डिझाइन केलेले

सोलर पीव्ही केबल्स दुहेरी इन्सुलेटेड आणि जाड असलेल्या अद्वितीय आहेत. त्यांना त्यांच्या बेंड त्रिज्या आणि वजनाचा आदर करणारी समर्थन प्रणाली आवश्यक आहे.

केबल ट्रेच्या साहित्याचा संदर्भ देते, गॅल्वनाइज्ड स्टील जे जड उष्णता सिंक म्हणून कार्य करते, ॲल्युमिनियम ही सौरसाठी सर्वात आदर्श सामग्री आहे.

गंज प्रतिरोधक: नैसर्गिकरित्या एक संरक्षणात्मक ऑक्साईड स्तर तयार करते, जे बाह्य प्रदर्शनासाठी योग्य आहे.

हलके: तुमच्या छताच्या संरचनेवरील स्थिर भार कमी करते.

नॉन-चुंबकीय: उच्च वर्तमान ऍप्लिकेशन्समध्ये चुंबकीय प्रेरणामुळे वीज हानी कमी करते.

केबल ट्रेचे उपलब्ध प्रकार

तुमच्या विशिष्ट इन्स्टॉलेशन वातावरणाशी जुळण्यासाठी आम्ही तीन भिन्न कॉन्फिगरेशन ऑफर करतो:

1. शिडी प्रकार केबल ट्रे

लाँग स्पॅन रन आणि जड फीडर केबल्ससाठी चांगले.

वैशिष्ट्य: ओपन रन्ग्ज कूलिंग हाय amp केबल्ससाठी जास्तीत जास्त एअरफ्लो प्रदान करतात.

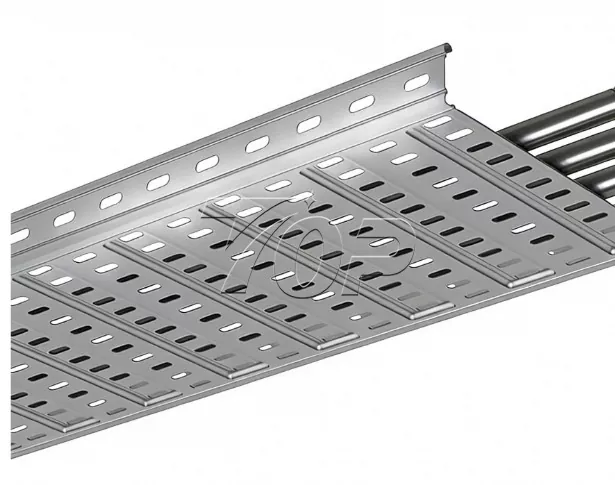

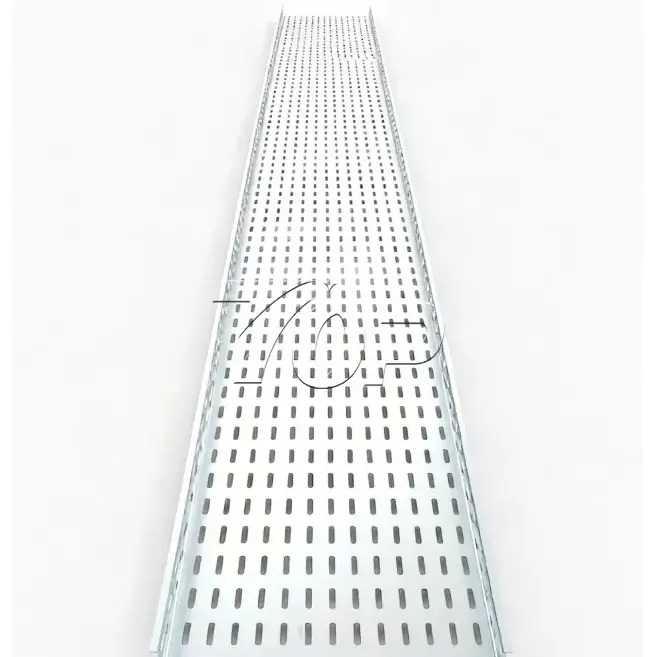

2. छिद्रित केबल ट्रे

अर्ज: व्यावसायिक छताला तळाशी संरक्षण आवश्यक आहे.

फायदा: त्याचे हवेशीर तळाशी असलेले स्लॉट्स असमान छताच्या पृष्ठभागापासून केबल्सचे संरक्षण करताना पाण्याचा निचरा करण्यास परवानगी देतात.

3. वायर मेष केबल ट्रे

एकाधिक वळण आणि थेंबांसह जटिल मार्गासाठी विशेषतः डिझाइन केलेले.

वैशिष्ट्य: अत्यंत लवचिक; अडथळे सहजपणे नेव्हिगेट करण्यासाठी साइटवर कट आणि वाकले जाऊ शकतात.

केबल ट्रे कसे कार्य करतात?

छताच्या पृष्ठभागावर केबल्स ओढण्याऐवजी, ट्रे माउंटिंग पॉइंट्समधील अंतर पसरवते.

हे तारा उंचावत ठेवून केबल्सचे वजन रॅकिंग स्ट्रक्चर किंवा छतावरील संलग्नकांवर हस्तांतरित करते. हे पावसाच्या वादळात केबलला पाण्याच्या डबक्यात बसण्यापासून प्रतिबंधित करते आणि त्यांना व्यवस्थित ठेवते जेणेकरून देखभाल कार्यसंघ नंतर सहजपणे सर्किट शोधू शकतात.

केबल ट्रे कसे स्थापित करावे?

Topfencesolar तंतोतंत डिझाइनसह स्थापना सोपे, सोपे आणि जलद आहे. रूफटॉप ॲल्युमिनियम सिस्टमसाठी सामान्य कार्यप्रवाह येथे आहे:

पायरी 1:मार्गाचा नकाशा तयार करा. फक्त ड्रिलिंग सुरू करू नका. ॲरेपासून इन्व्हर्टरपर्यंतच्या मार्गाची योजना करा. ट्रेसह पटल छायांकित करणे टाळा!

पायरी २:कंस स्थापित करा. आपल्याला छतावरील ट्रे उंच करणे आवश्यक आहे. तुमचे माउंटिंग पाय जोडा किंवा ट्रे थेट सोलर रेलला जोडा.

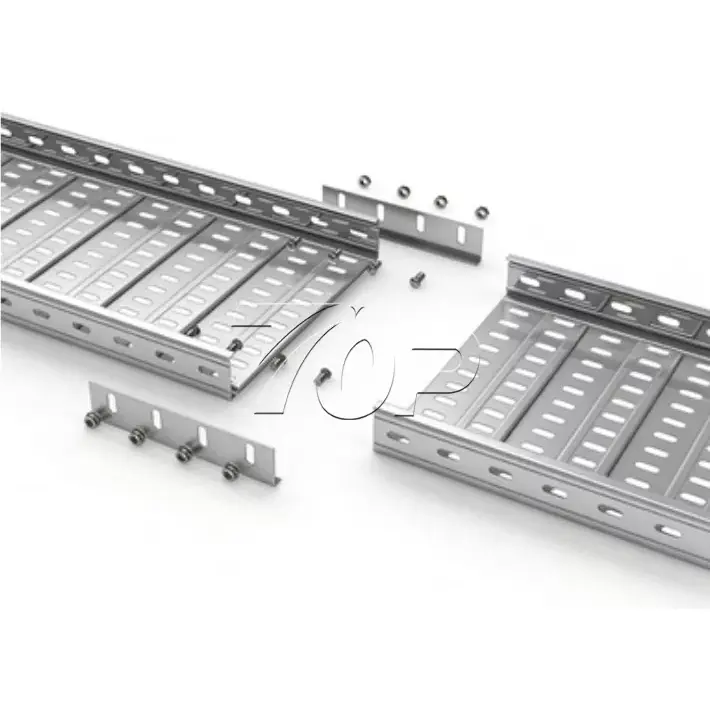

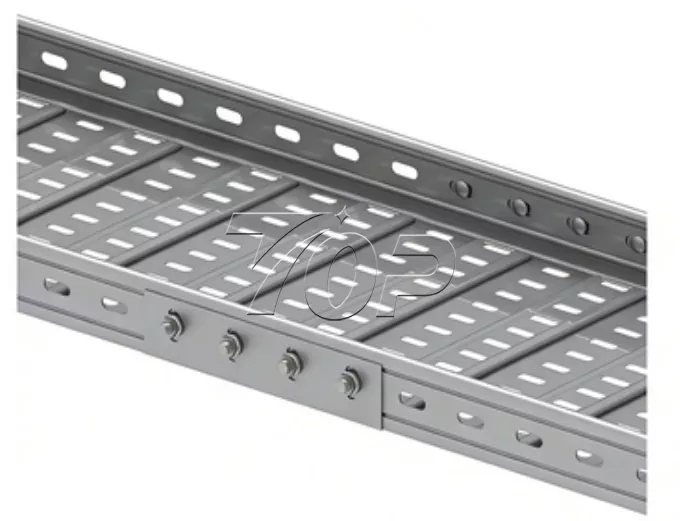

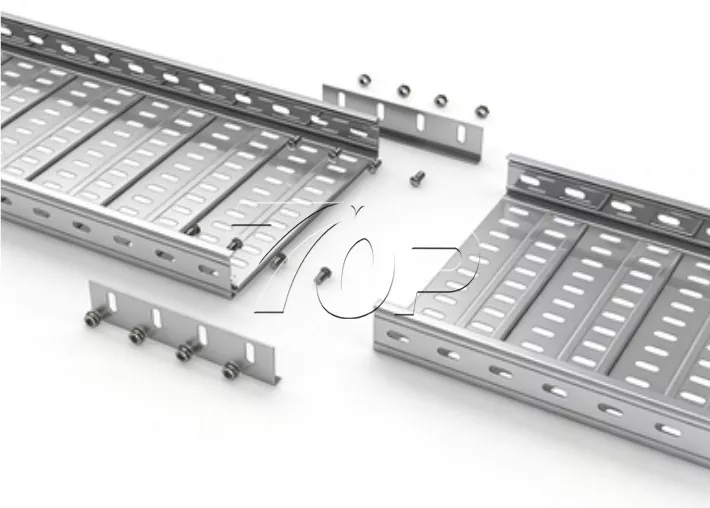

पायरी 3:विभाग कनेक्ट करा. दोन लांबीच्या ट्रे जोडण्यासाठी स्प्लिस प्लेट्स वापरा. थर्मल विस्तारासाठी विभागांमध्ये एक लहान अंतर सोडा. कारण ॲल्युमिनियम गरम झाल्यावर त्याचा विस्तार होतो; जर तुम्ही त्यांना अंतर न ठेवता खूप घट्ट बोल्ट केले, तर ट्रे विस्कटू शकते.

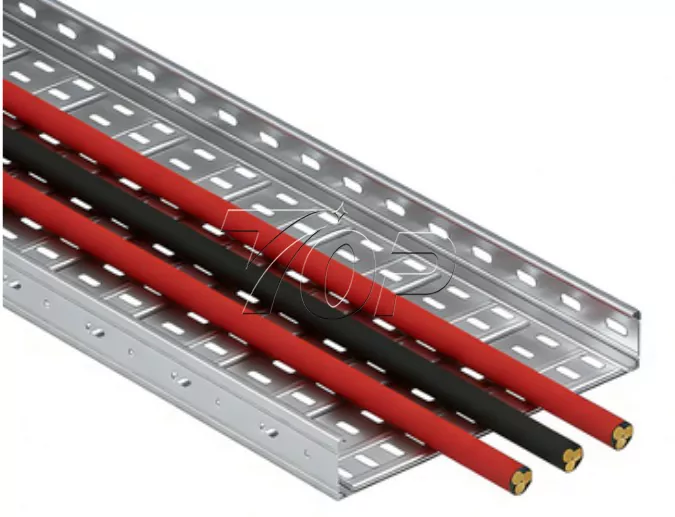

पायरी ४:केबल टाका. ट्रेमध्ये केबल्स ठेवा. त्यांना खूप घट्ट ओढू नका. प्रत्येक काही फुटांवर सुरक्षित करण्यासाठी UV रेट केलेले केबल टाय किंवा ॲल्युमिनियम केबल क्लीट्स वापरा.

पायरी ५:ग्राउंडिंग. ट्रे धातूचा असल्याने, तो ग्राउंड केलेला असणे आवश्यक आहे. विद्युत सातत्य सुनिश्चित करण्यासाठी स्प्लिस प्लेट्सवर बाँडिंग जंपर्स वापरा.
