ॲल्युमिनियम सोलर पॅनेल माउंटिंग रेल
संपूर्ण सोलर माउंटिंग स्ट्रक्चरसाठी ॲल्युमिनियम सोलर पॅनेल माउंटिंग रेल हा एक महत्त्वाचा भाग आहे. ते ॲल्युमिनिअम 6005-T5 मटेरियलचे बनलेले आहेत ज्यात पृष्ठभागावर ॲनोडायझिंग उपचार आहेत, 25 वर्षांहून अधिक काळ टिकाऊ आहेत.
ब्रँड नाव:Topfencesolar उत्पादन साहित्य:ॲल्युमिनियम 6005-T5, 6063-T6 उत्पादन कार्य:सोलर माउंटिंग सपोर्ट सेवा जीवन:≥ 20 वर्षे
ब्रँड नाव:Topfencesolar उत्पादन साहित्य:ॲल्युमिनियम 6005-T5, 6063-T6 उत्पादन कार्य:सोलर माउंटिंग सपोर्ट सेवा जीवन:≥ 20 वर्षे
TF-RL-B48 ॲल्युमिनियम सोलर पॅनेल माउंटिंग रेल छतासाठी डिझाइन केलेले आहेत, ते सहसा उच्च संरचनेच्या मजबुतीची आवश्यकता असलेल्या स्थापनेसाठी वापरले जातात. रेल्वे प्रोफाइल डिझाईन्स बाजारातील सामान्य छतावरील रेल्सपेक्षा मजबूत आणि जाड आहेत, ते काही प्रकल्पांमध्ये जास्तीत जास्त 60m/s पर्यंत वाऱ्याच्या वेगासह लागू केले जाऊ शकतात.
डेटाशीट
|
तपासणी आयटम श्रेणी |
तपासणी आयटम |
मानक आवश्यकता (ASTM B221) |
|
रासायनिक रचना (%) |
सिलिकॉन (Si) |
0.40 - 0.80 |
|
लोह (Fe) |
≤ ०.७० |
|
|
तांबे (Cu) |
≤ ०.१० |
|
|
मँगनीज (Mn) |
0.30 - 0.60 |
|
|
मॅग्नेशियम (मिग्रॅ) |
0.40 - 0.60 |
|
|
Chromium (Cr) |
≤ ०.१० |
|
|
झिंक (Zn) |
≤ ०.२५ |
|
|
टायटॅनियम (Ti) |
≤ ०.१० |
|
|
इतर घटक (प्रत्येक) |
≤ ०.०५ |
|
|
इतर घटक (एकूण) |
≤ ०.१५ |
|
|
ॲल्युमिनियम (Al) |
बाकी |
|
|
यांत्रिक गुणधर्म |
तन्य शक्ती (σb) |
≥ 230 MPa |
|
उत्पन्न शक्ती (σ0.2) |
≥ 170 MPa |
|
|
वाढवणे (δ5) |
≥ ८% |
|
|
ब्रिनेल कडकपणा (HB) |
≥ ६५ |
|
|
कातरणे ताकद |
≥ 140 MPa |

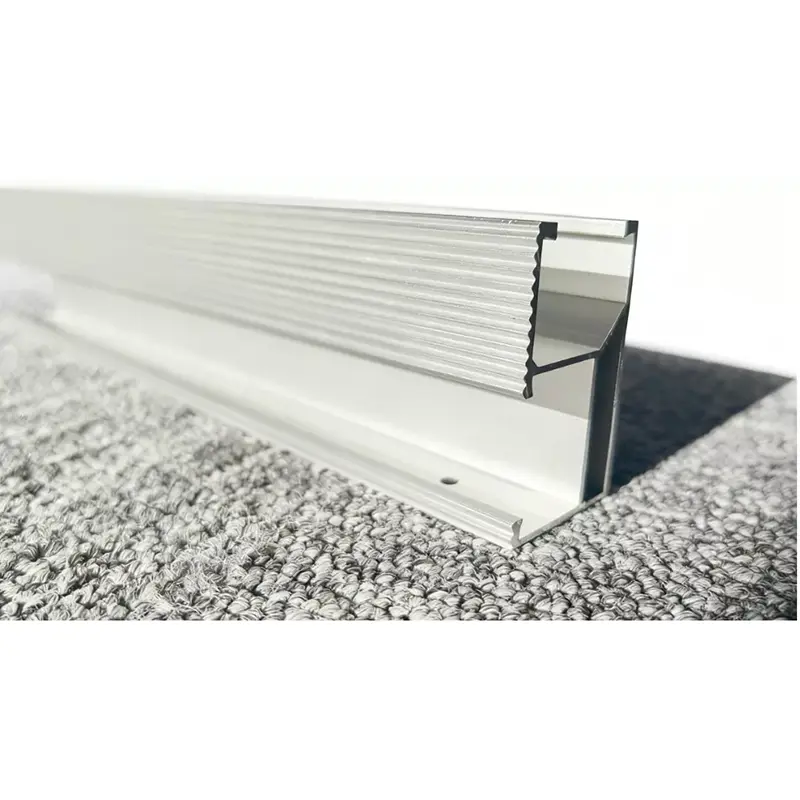

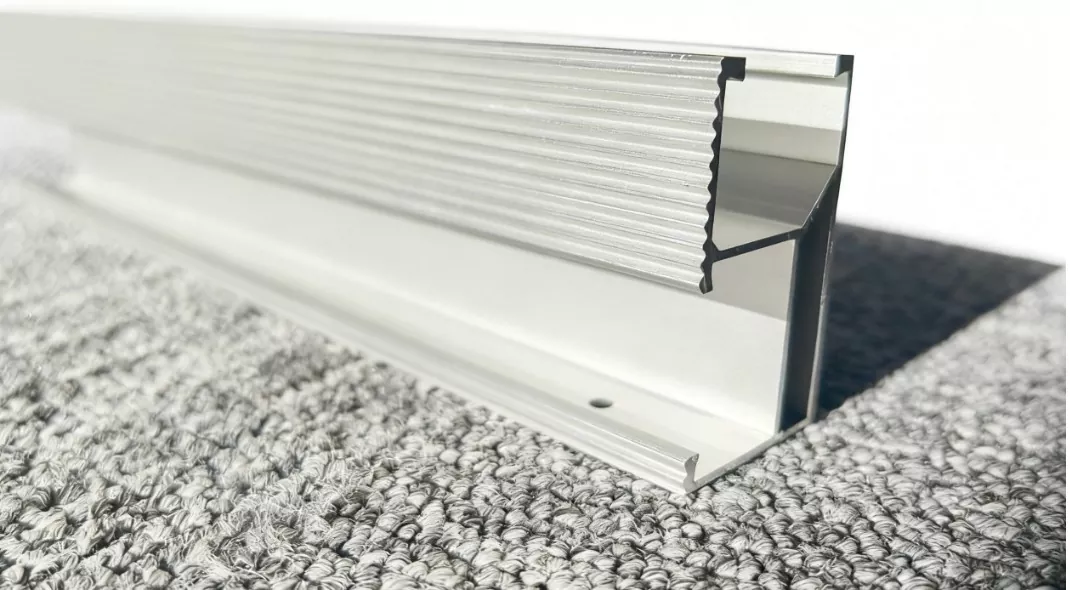

TF-RL-B48 PV Rails त्याच्या खास डिझाइनमुळे लोकप्रिय होती, ती प्रोफाइलच्या मागील बाजूस स्लॉटसह डिझाइन केलेली आहे, त्यामुळे रेल्वे कनेक्टर रेल्वेच्या मागील बाजूस स्थापित केला जाऊ शकतो, ज्यामुळे एल फूट किंवा टाइल रूफ हुकच्या स्थापनेवर परिणाम होणार नाही.
अशाप्रकारे, इन्स्टॉलेशन टीमला इंटरफेरन्सच्या समस्येबद्दल काळजी करण्याची गरज नाही, इन्स्टॉलेशनचा वेळ वाचतो.
आमच्या ॲल्युमिनियम सोलर पॅनल माउंटिंग रेलची एनोडायझिंग लेयरची जाडी 10μm पेक्षा जास्त आहे, चांगले स्वरूप आणि मजबूत गंज प्रतिरोधक आहे. जे त्यांना विविध हवामानात बाहेरच्या वापरासाठी योग्य बनवतात. (एनोडायझिंग लेयरसाठी भिन्न आवश्यकता देखील सानुकूलित केल्या जाऊ शकतात)
ॲल्युमिनियम सोलर माउंटिंग रेलचे वजन हलके, हाताळण्यास आणि स्थापित करणे सोपे आहे, ज्यामुळे मजुरीचा खर्च वाचेल आणि लवचिक स्थापनेला समर्थन मिळेल.
छतावरील रेल्वेच्या पुढील बाजूस पट्टे आहेत, ज्यामुळे रूफ हुक किंवा एल फीटच्या उपकरणांची स्थिरता त्याच्याशी उत्तम प्रकारे जुळण्यासाठी वाढू शकते.

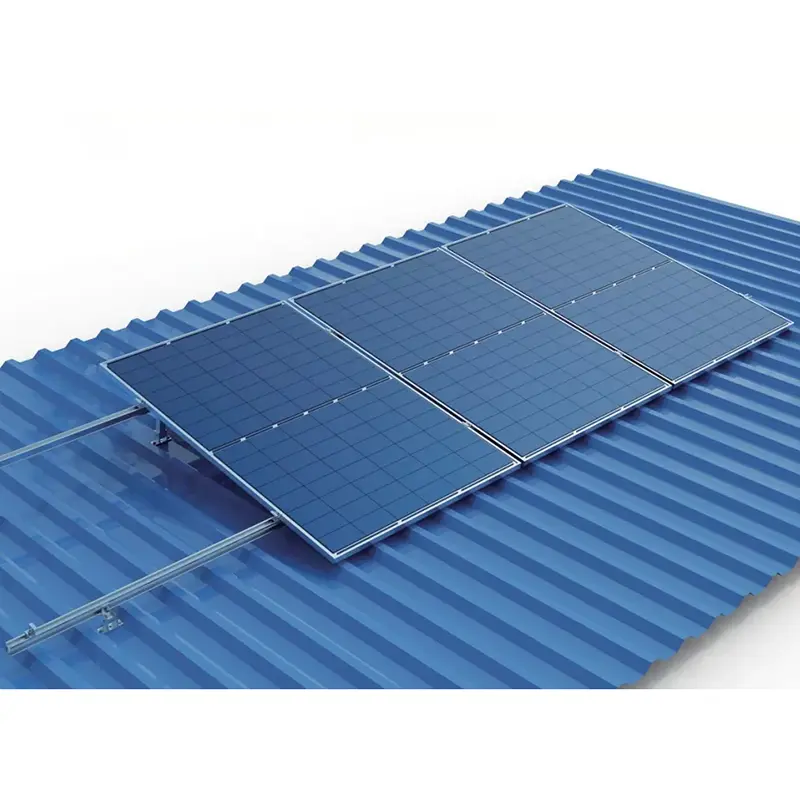

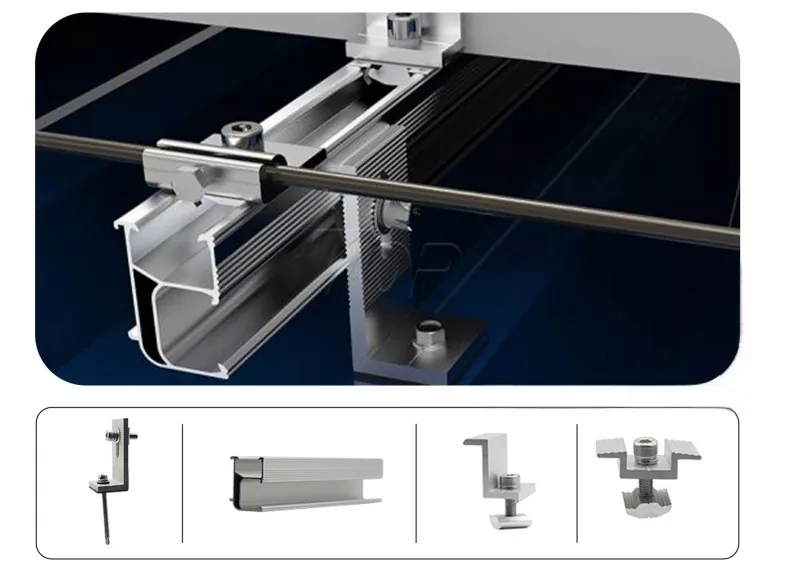

मेटल रूफटॉपसाठी माउंटिंग स्ट्रक्चर यासह: एल फूट, सोलर रेल, एंड क्लॅम्प, मिड क्लॅम्प इ.
सिल्व्हर आणि ब्लॅक कलर उपलब्ध आहेत आणि प्रोजेक्टच्या विनंतीनुसार लांबी सानुकूलित केली जाऊ शकते.
प्रत्येक वस्तूचे प्रमाण आवश्यकतेनुसार समायोजित केले जाऊ शकते
या सोलर रॅकिंग सिस्टीमचे संपूर्ण माउंटिंग किट्स काय आहेत?

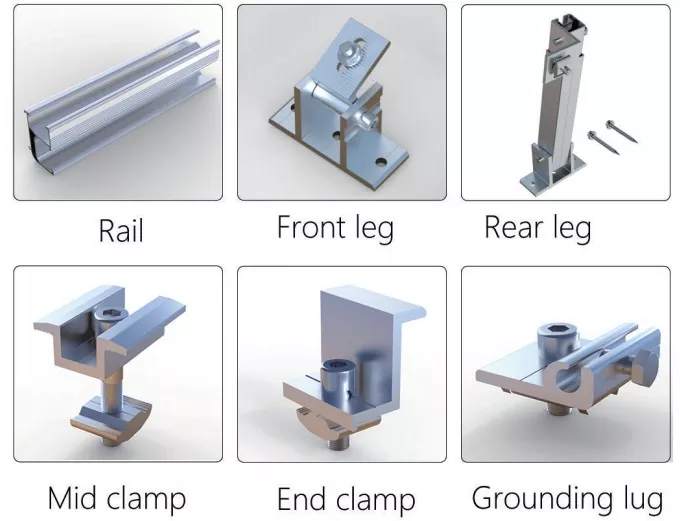

संपूर्ण किटमध्ये प्रामुख्याने रेल, पुढचा पाय, मागील पाय आणि मिड क्लॅम्प, एंड क्लॅम्प आणि ग्राउंडिंग लग इत्यादी क्लॅम्प्स असतात.
छतावर रेल कसे बसवायचे?
1. ॲल्युमिनियम सोलर पॅनेल माउंटिंग रेलचे प्रमाण तपासण्यासाठी छताचा आकार मोजा.

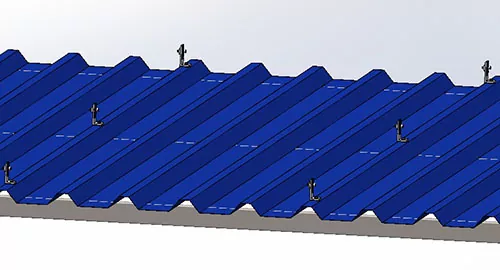

2. रेल्वे सपोर्ट बेस स्थापित करा. उदाहरणार्थ एल फीट सोल्यूशन प्रकाराच्या खाली, स्थानबद्ध छतावर प्रथम एल फीट किट बसवणे.

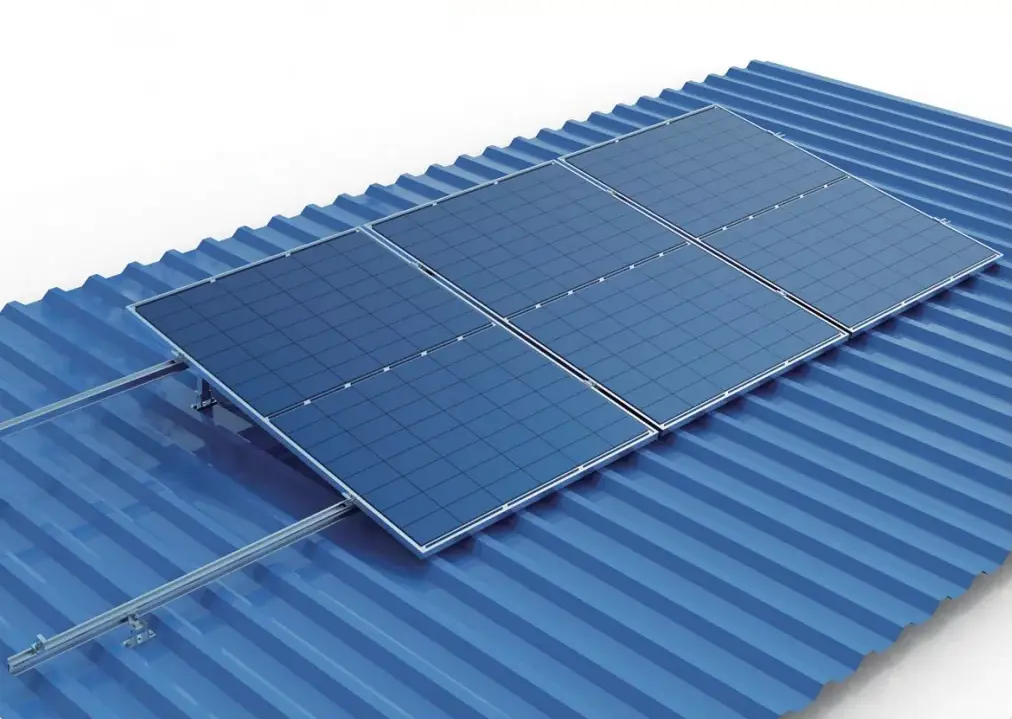

3. L-पायांवर टी स्लॉट बोल्टसह सुरक्षित करून, एकाच ओळीच्या L फूट दरम्यान सरकणारे रेल. खालील आकृत्यांप्रमाणे रेल कनेक्टरद्वारे रेल जोडले जातील.
|
|
|
|
|

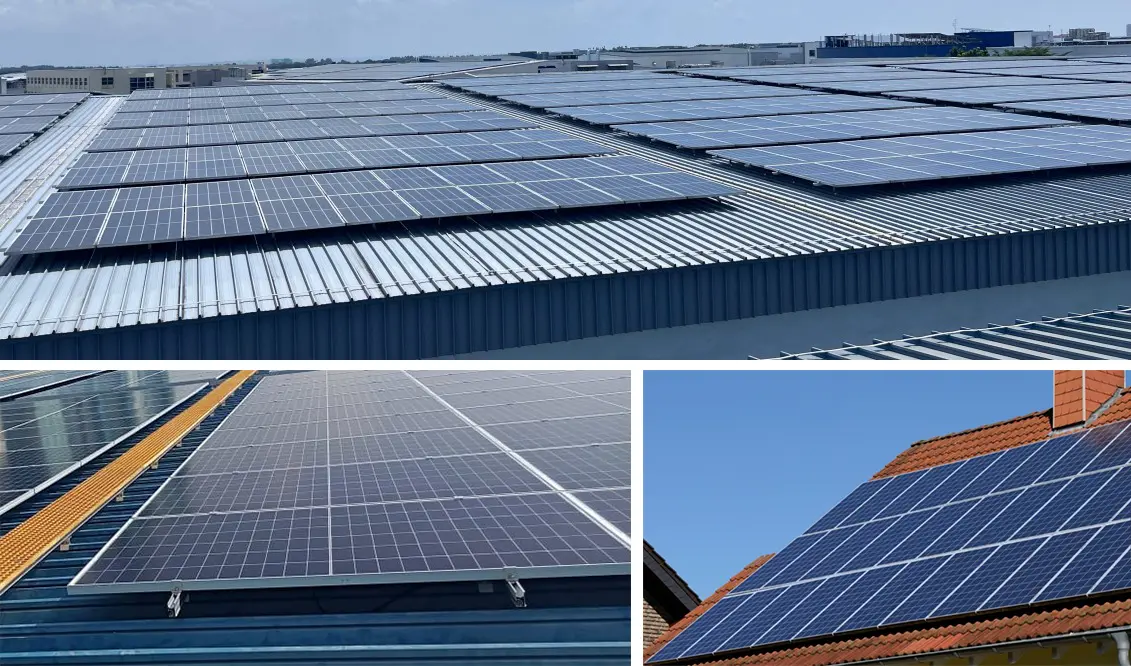

प्रकल्प प्रकरण
